TWaver数据中心可视化方案

产品功能介绍

TWaver数据中心可视化管理软件是基于自主3D引擎，采用最新的3D图形技术HTML5和WebGL研发的机房运维可视化管理平台。软件可实现数据中心内所有设备对象的虚拟仿真，以完全3D模式构建整个数据中心环境，并将数据中心内的监控子系统，如视频、动环、门禁等，纳入到可视化机房管理平台中来，实时分析查看监控信息。

软件采用B/S架构，无需安装任何插件即可在浏览器中流畅漫游数据中心三维场景,进行可视化管理。软件界面简洁美观，支持用鼠标或触摸方式对3D场景进行操作展示，如对3D场景实现缩放、上下左右的平移操作、任意角度旋转、第一人称视角浏览等交互，实现数据中心级、机房级、机柜级、设备级和端口级浏览。

系统主要功能模块包括：地理可视化、环境可视化、资产可视化、配线可视化、容量可视化、监控可视化、演示可视化、应用架构可视化。系统各业务模块说明如下：

(1) 3D引擎：提供驱动图形显示的核心3D组件。

(2) 模型库管理：提供内置的产品模具库的管理。

(3) 用户权限管理：提供用户、角色与权限管理的功能。

(4) 环境可视化：提供园区、建筑外观与内部结构环境的3D展示功能，将基地园区环境做虚拟仿真，实现基地的园区、楼宇等环境的可视化浏览，清晰完整地展现整个基地，可以与安防、消防、楼控等系统集成，实现基地园区环境的跨系统集中展示。

(5) 资产可视化：提供各类资产设备的3D虚拟仿真展示，能够在3D场景中查看各个设备的信息和相关数据汇总，支持资产的快速查询和高级搜索。

(6) 配线可视化：提供链路的3D展示功能，包括链路及端口信息。

(7) 监控可视化：提供环境监控、架构监控、应用监控及IT设备监控的可视化功能。

(8) 容量可视化：提供U位、能耗、承重等数据可视化功能。

(9) 演示可视化：提供动画、PPT、视点等方便演示汇报的可视化功能

(10) 图形接口：提供将其它3D工具创建的模具进行整理导入的接口。

(11) 数据接口：提供将其它系统或格式的数据导入或对接的接口。

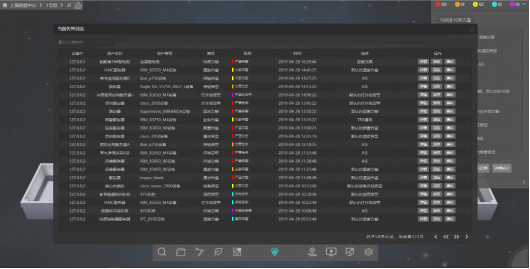

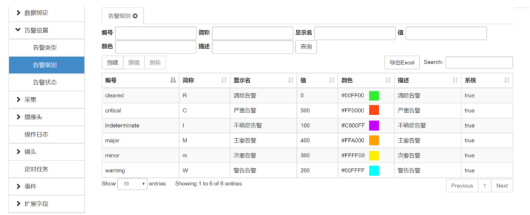

(12) 告警可视化：提供2D和3D形式展示系统中当前告警和历史告警。

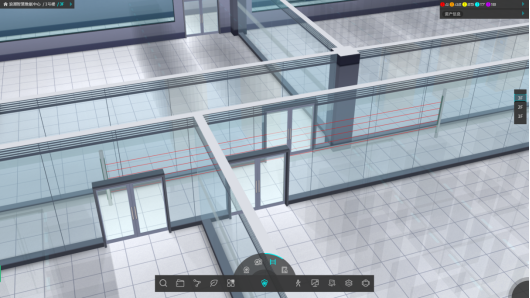

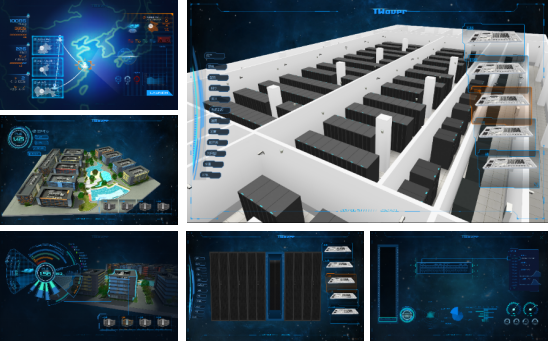

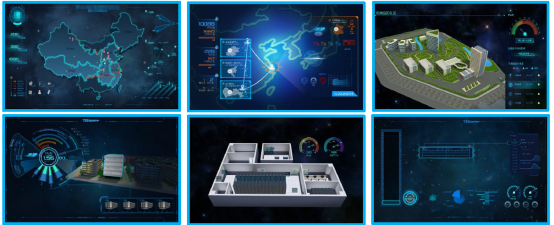

三维场景

三维交互

系统界面以全三维可视化的方式展示数据中心场景，能够用鼠标进行360度的旋转和查看，也可以通过键盘实现场景的平移、缩放等操作，能够对场景内的所有管理对象进行单独缩放和查看。

逐级进入

能够以三维的地球的形式，展示一个或多个数据中心所在的位置。在三维地球上，按照地球、地图、省、区域的形式，逐级进入数据中心所在的园区或数据中心机房，能够在地图上展示多个机房节点的信息和关联关系。

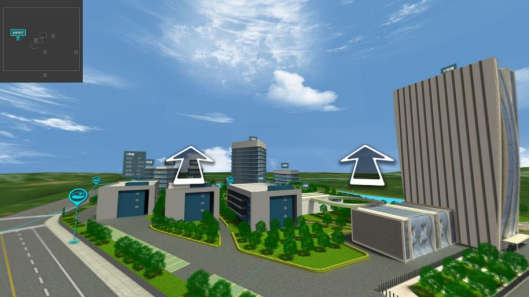

场景导览

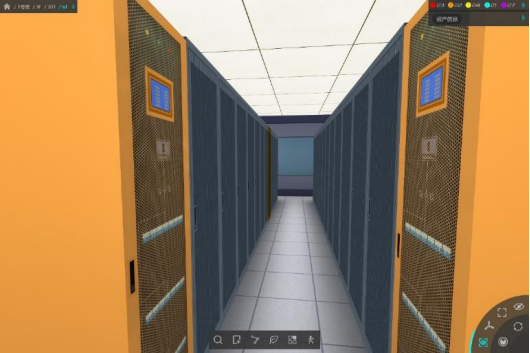

可以通过多种方式在不同场景内进行切换，包括在3D场景中直接选取、导航条、2D导航地图等。能够以第一人称视角进行浏览，能够对常用视角进行保存。

概况统计

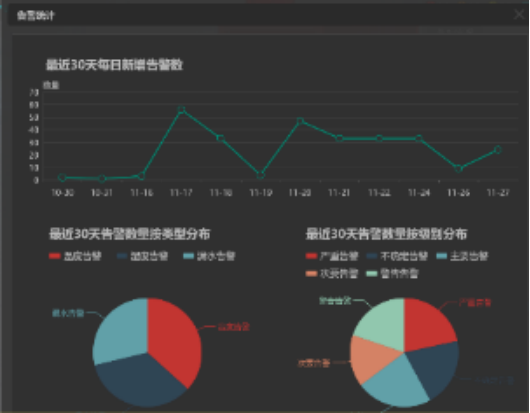

能够在数据中心园区或机房场景中，显示当前数据中心的概况，如资产统计、容量统计、能耗统计、告警统计等。统计数据随着场景变化而更新，或根据要求进行配置。

环境仿真

能够对数据中心所在的环境进行虚拟仿真建模，包括天空、土地、植被、水系、道路等环境，并提供如云层穿越、水系流动之类的动态效果，以增加场景的美观度。

动画模拟展示（新增功能）

巡检过程中播放背景音

在原有巡检功能汇总加入播放背景音功能。

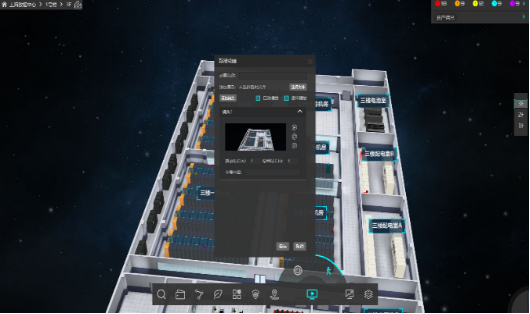

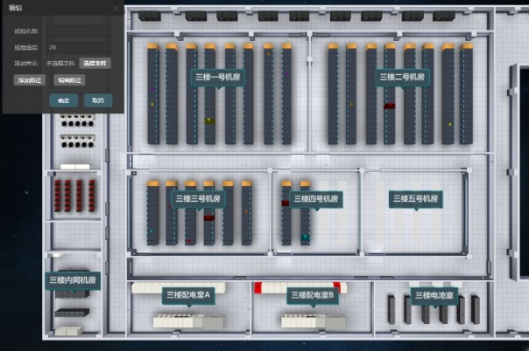

楼层点击“巡查”>“巡检”，在“巡检名称”中输入该巡检的名称，点击“说明”，按照说明中操作制作巡检动画。

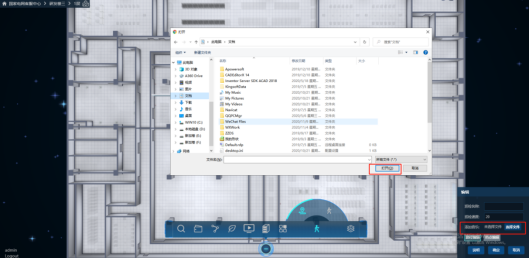

点击“选择文件”，选择音频文件，点击“打开”，将该音频作为巡检的背景音乐

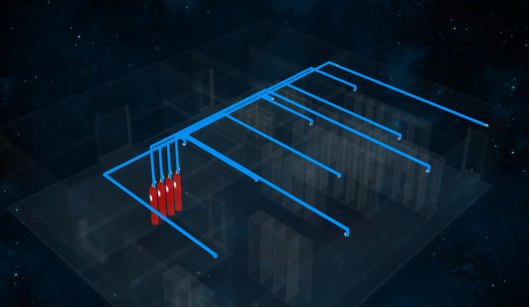

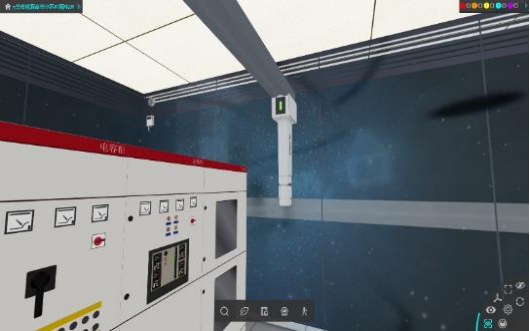

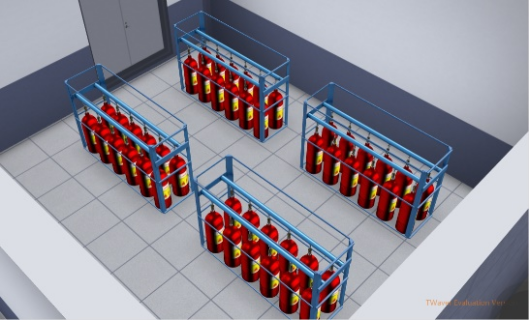

机房灭火设施动态模拟展示

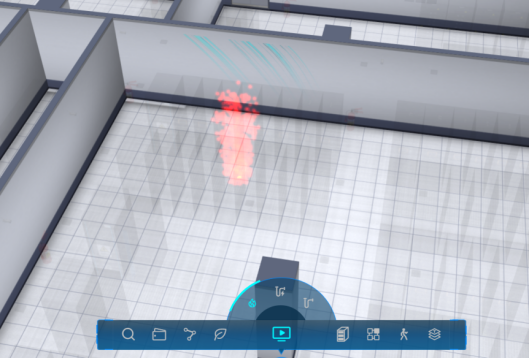

在三维场景中，采用三维动画的方式展现气体灭火的动画。

地理环境可视化

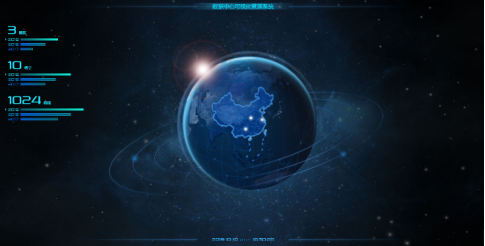

多中心可视化

可对三维地球进行立体全景展示，通过简单的鼠标或触摸式操作可以对立体地球进行360度旋转、移动和缩放。在地球上可呈现全国背景地图，展现全国范围内多个数据中心，点击可进入各个数据中心的三维场景。

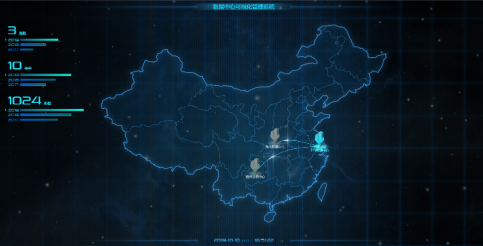

在全国地图上，展现各个数据中心机房在省、市或者一定区域内的地理位置和分布，可根据需要，在地图上直接展示机房的主要信息和相互关系，帮助数据中心的管理者一目了然地看到这些数据中心的分布情况和当前状态。

点击地图上的节点，进入节点所在的下一级区域（如有）或三维虚拟仿真管理场景。支持层次化递进地进行全球级浏览、国家级浏览、省区级浏览和城市级浏览，逐层展示各层级范围内的应用机构节点，并对指定区域内的多个或单个机房信息进行汇总，包括该机房的基本信息、机柜数量、U位数量、已用空间等，提高管理人员对机房整体业务的宏观掌控能力。

数据中心机房在地球和地图上的节点位置，可通过软件后台进行可视化配置，或通过经纬度定位。

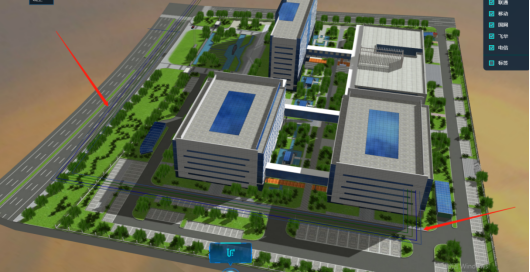

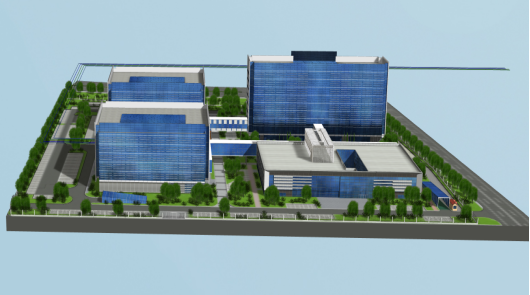

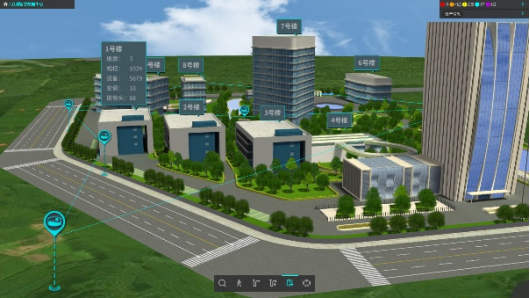

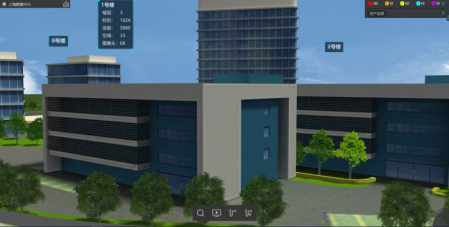

园区环境可视化

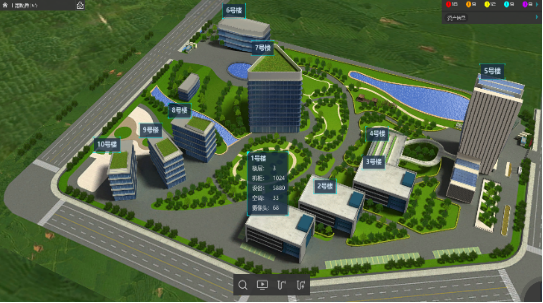

园区虚拟仿真管理功能以三维虚拟仿真技术构建数据中心所在园区的环境，包括园区中的建筑楼宇、景观及设施，以直观的方式管理、展示数据中心园区，实现数据中心的虚拟仿真。

能够完整呈现数据中心园区的外貌，包括土石、园林、河流、道路，构建与真实园区一致的虚拟环境。以虚拟仿真的全新展示形，完整呈现数据中心建筑的外观，根据建筑物的真实外观完成三维建模，展示建筑的基本规格信息。

l 1:1高精度仿真，完全还原园区的面貌；

l 支持园区以动态天空盒的形式展现园区的不同场景；

l 基于HTML5的3D可视化技术，性能优异；

l 跨平台，移动设备可直接部署使用；

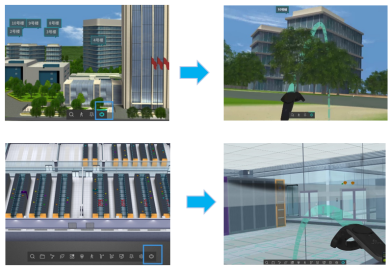

l 提供VR、全景图等扩展功能，带来全新体验。

基础设备可视化

园区内的各种IOT设备，如智能灯杆、智能垃圾桶、闸机等实现实时的监控，实现高效、便捷的集中式管理，降低运营成本。

其他相关设备可视化（新增功能）

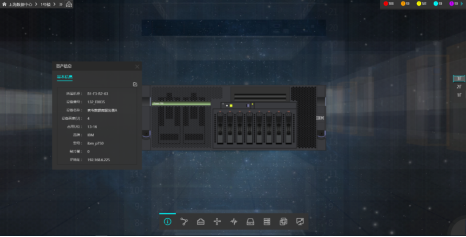

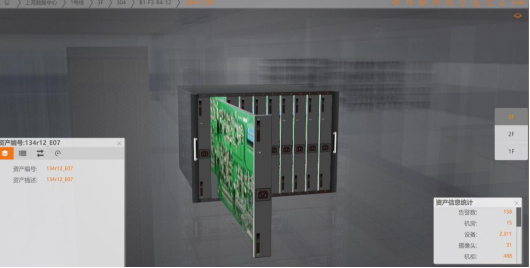

板卡设备信息展示

双击板卡设备之后，如图点击资产信息功能，点击板卡功能

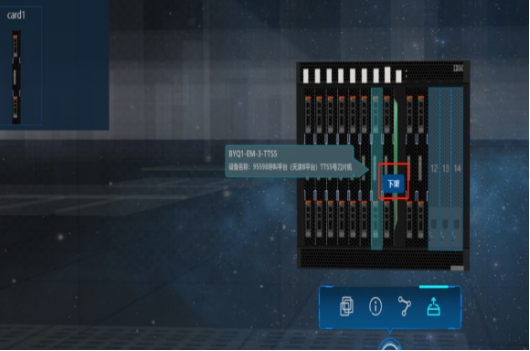

板卡设备上下架

上架以拖拽的形式

下架直接在相应位置点击板卡就会弹出下架按钮

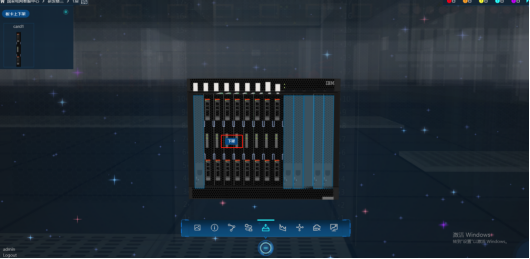

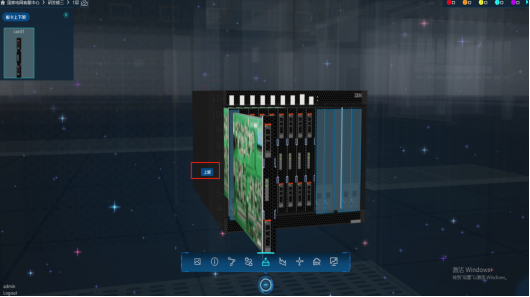

刀笼设备上下架

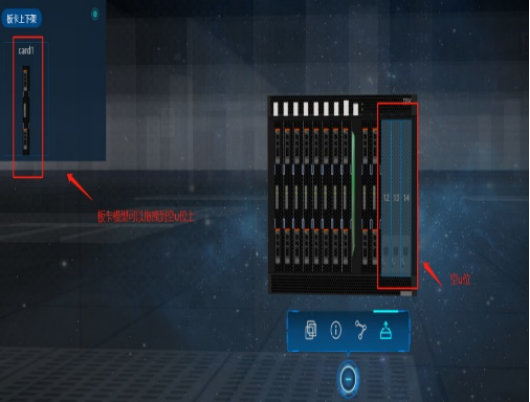

上架：在设备层点击屏幕下方功能按钮中的“板卡上下架”，如图，屏幕左上角有板卡类设备的模型，鼠标左键点击刀片机模型，拖拽到模型中无刀片机的位置。拖拽之后点击“上架”，并且填写相应字段

下架：在设备层点击屏幕下方功能按钮中的“板卡上下架”，点击需要下架的刀片机，点击“下架”。弹出对话框中点击确认，刀片机下架成功。

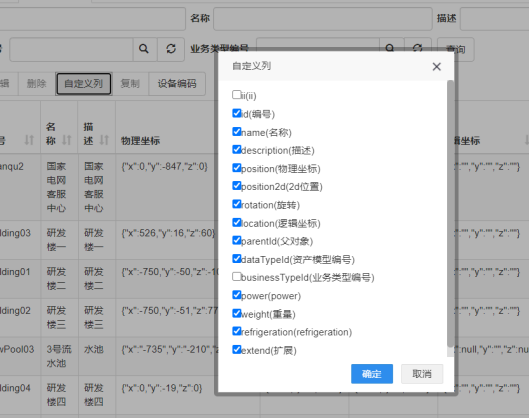

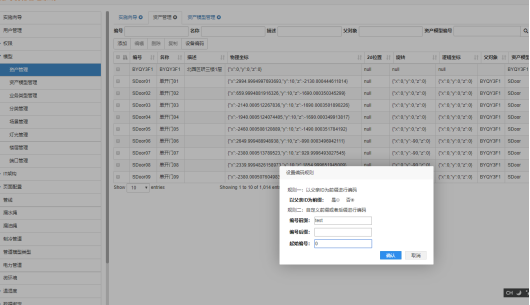

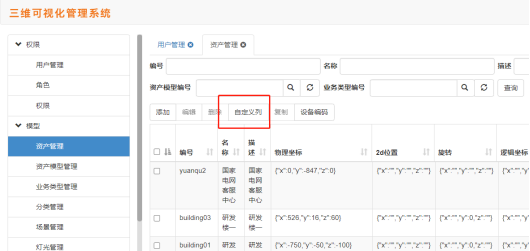

资产统一编码

用户可以设定相关编码规则，然后对当前系统设备进行全体自动编码。但该功能需要谨慎操作，建议先备份好数据库再操作，以免造成无法复原的情况，建议最后在进行此项操作，以防出现部分功能无法使用的情况。

操作流程：

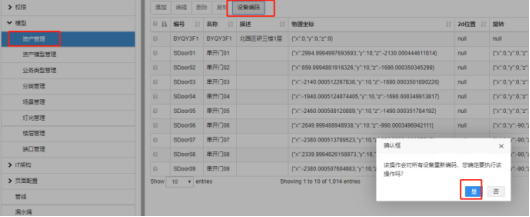

(1) 点击设备编码功能按钮

(2) 自定义编码

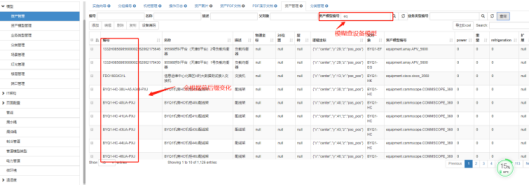

(3) 编码完成后，可以在后台中查看编号是否发生改变，前端也可以查看

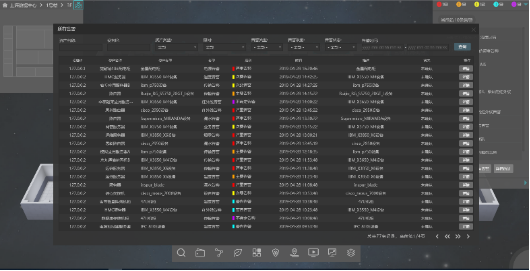

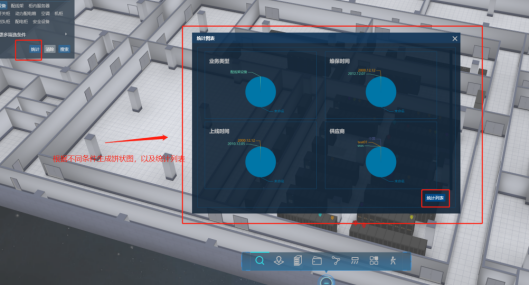

资产统计

资产统计主要包含4个方面：

(1) 资产类型的维度统计：按照设备类型（服务器、网络设备、安全设备、存储设备等）进行资产分布统计；

(2) 资产上线时间的维度统计：按照设备上线时间进行资产分布统计，显示该时间之前上线的设备分布信息；

(3) 资产供应商的维度统计：按照设备供应商信息进行资产分布统计；

(4) 资产维保时间的维度统计：按照设备维保时间进行资产分布统计，显示该时间结束之前上线的设备分布信息。

(5) 前端楼层层级中，点击“搜索”功能，点击“设备”，点击“统计”功能按钮。

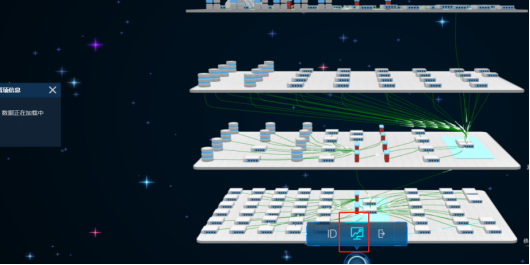

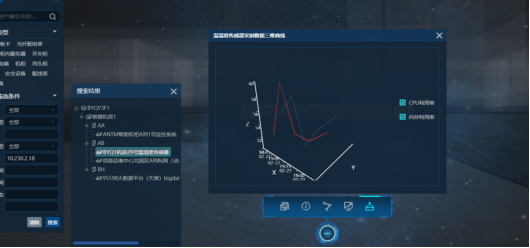

设备实时运行趋势三维曲线展现

在三维场景中采用三维曲线图直观显示相关数据曲线图。

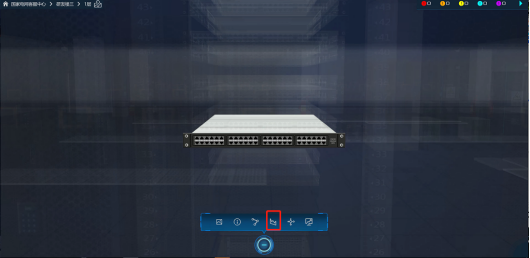

在设备层点击功能按钮“三维曲线”。

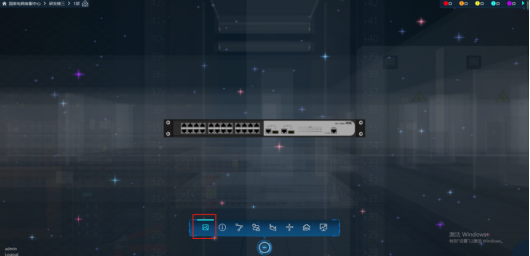

设备关联图片

在三维场景中直观显示当前机房关联的图片，相关图片由用户自己上传，可以上传多张。

操作如下：

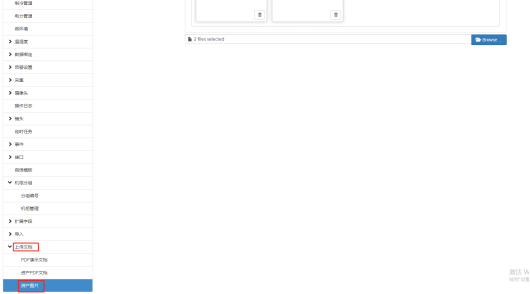

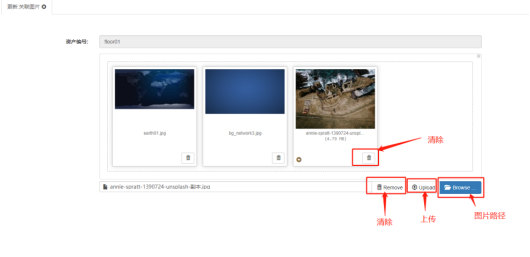

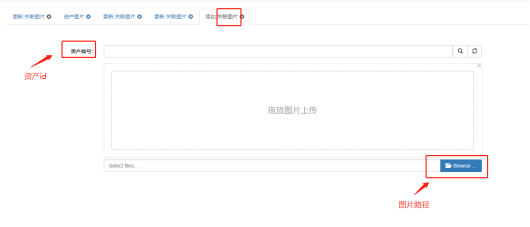

(1) 后台-上传文档-资产图片-添加/编辑

(2) 选择路径之后，挑选好图片后会出现类似下面的界面

(3) 前端可在配置过该功能的位置点击关联图片，可查看这组图片。

备注：添加图片的时候，资产编号和图片可以根据配置的位置任意选择。

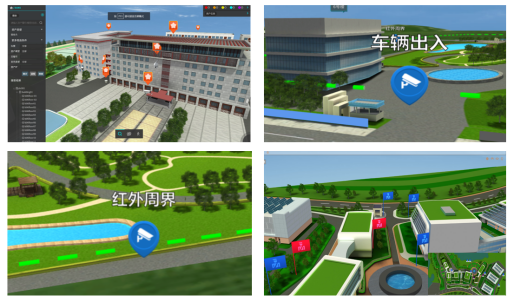

安防管理可视化

园区的安全运营，离不开人防、物防、技防三大安防体系的充分配合。将视频监控系统、入侵报警系统、出入口控制系统、电子巡更系统、电梯监控等系统，统一纳入园区可视化平台管理，让园区的安防管理看得见、说得清、做得到。

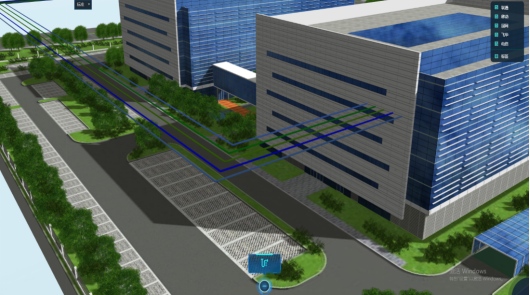

园区管路可视化

园区供/排水、供电、燃气、供热等管网系统数据，能够直接导入园区可视化平台，实现三维管线数据、三维地表数据、建筑以及景观数据的一体化可视决策。系统支持对管网和其连接设备进行位置、属性、运行状态等查询，帮助管理者对园区综合管网进行高效管理。

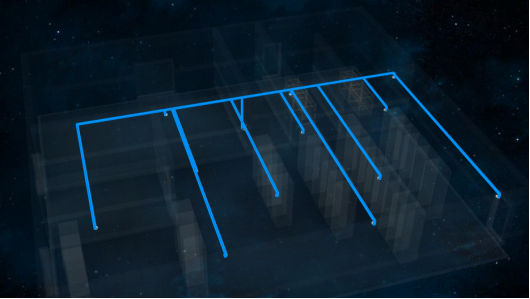

园区光缆展示（新增功能）

在园区层，点击屏幕下方功能栏中的“光缆线路”。

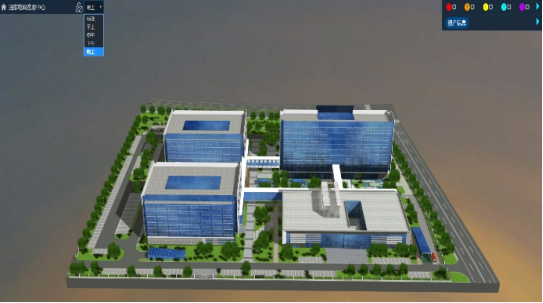

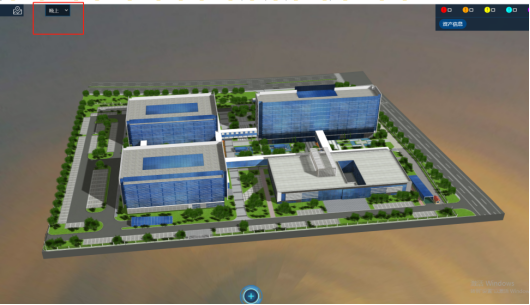

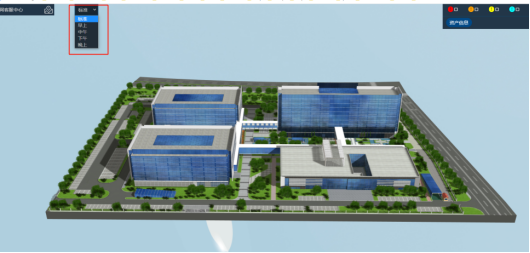

动态天空盒背景切换（新增功能）

在园区场景下的动态天空展现效果，天空的颜色根据当前主机的时间可以自动更新，增加场景的真实性。用户可以自行设置当前天空的时间（上午、中午、下午、夜晚等）。

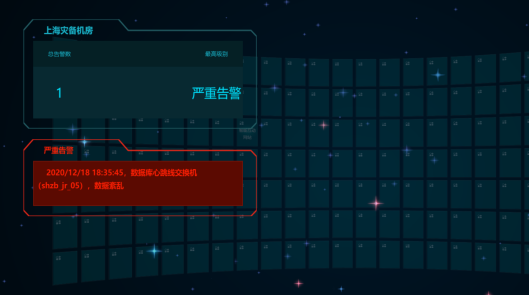

告警根据园区区分（新增功能）

存在多个园区时，当前园区只展示对应的告警。

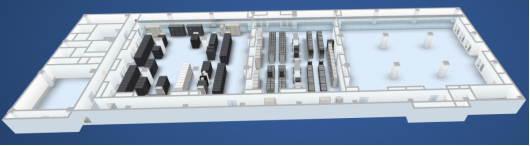

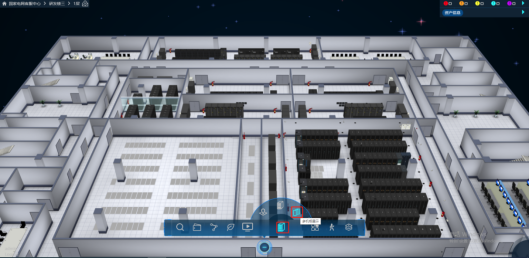

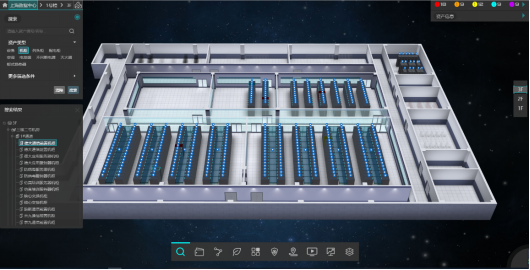

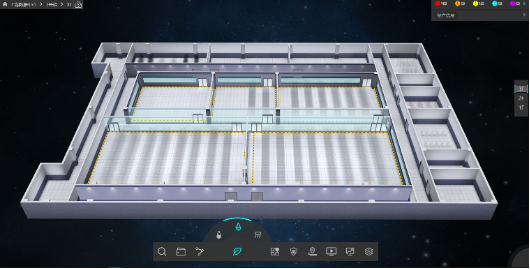

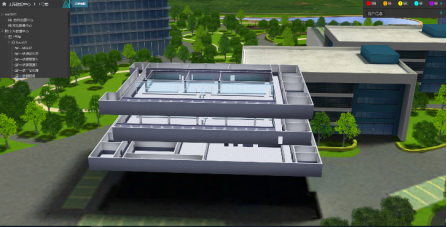

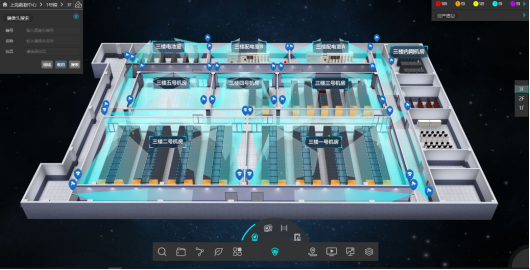

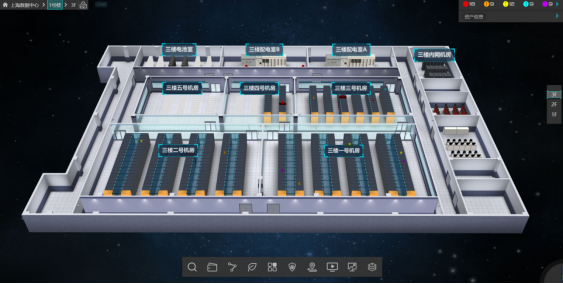

楼层和机房可视化

支持展示建筑的基本规格信息，并允许用户自己添加和调整规格信息。用户可以在不需调整程序情况下，任意增加多个规格属性。实现机房所在楼层及机房内部环境的虚拟仿真，三维建模的结果与真实环境一致，包括结构、尺寸，以及内部的装修风格等。

实现可模拟真实标识展示各机房的信息和设备摆放情况，可进入每一个机房查看，浏览里面的设备信息。支持展示楼层的基本规格、设备统计信息，用户可以自定义要展示的规格信息内容。

基础设施监控可视化

可根据客户的需求，将系统设备，如机柜、配电柜、UPS、精密空调的实时运行状态和主要参数集成到三维可视化系统中做集中展示。点击设备，可查看设备的相应参数，或者跳转至对应的动力系统界面。

机房设备可视化

实现机房设备的虚拟仿真，包括空调、机柜、发电机、配电柜、UPS等独立设备，以及PC服务器、交换机、路由器等架式设备。

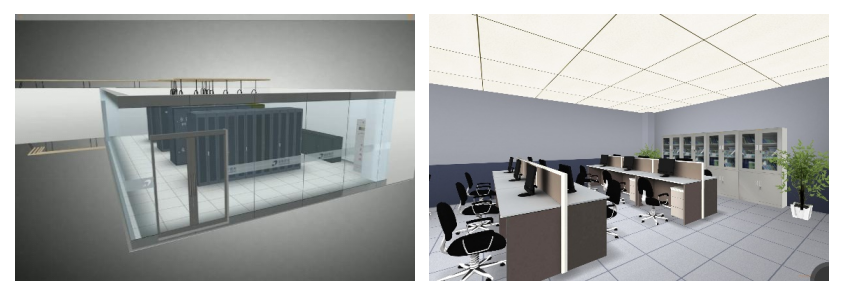

高度模拟仿真机房内部装修环境实际材质，及其他装饰物建模（包含墙上的logo背景墙，贴画，装饰物，指示牌，插座，应急灯等）。

机柜及设备可视化

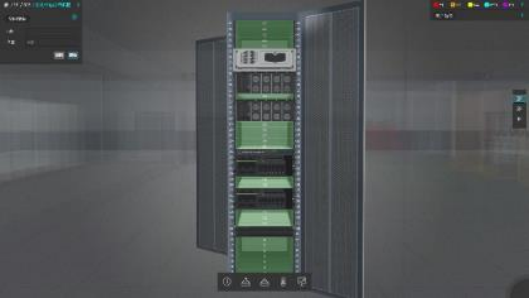

机柜设备可视化

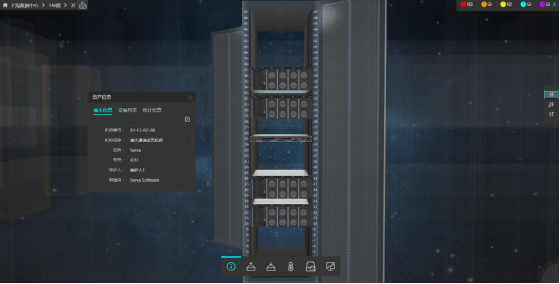

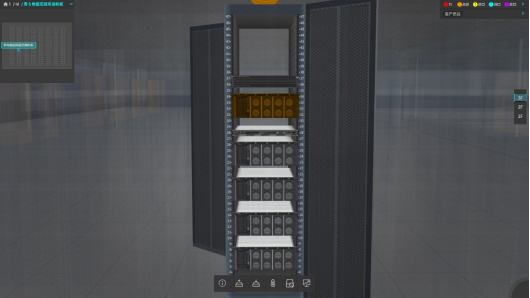

在对机柜进行三维建模的基础上，展示机柜品牌、型号等基本信息；机柜已使用空间、剩余空间及其具体位置、已用功率、剩余功率、已用重量、剩余承重等实时数据信息，以及机柜内的设备列表，方便运维管理人员对机柜的利用率有直观的了解。

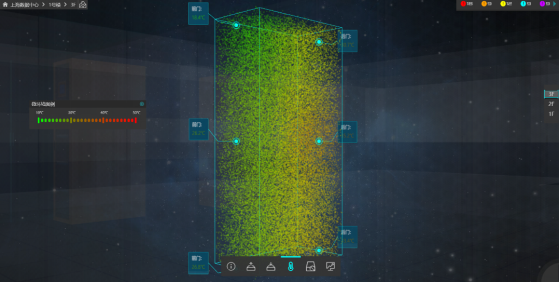

能够通过机柜上的多个温度采集点数据，形成3D机柜热力分布图。

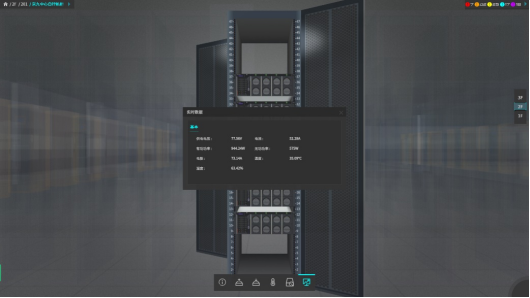

展示机柜实时的运行数据，如供电电压、电流、有功功率、无功功率、温湿度等。用户可根据需求自定义编辑面板展示内容。

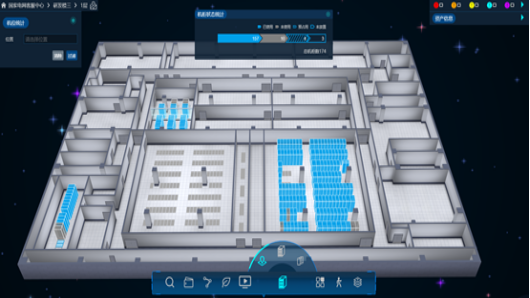

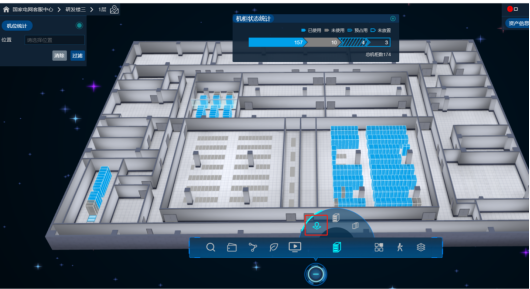

机柜状态展示（新增功能）

在三维场景中，能够维护机柜的不同使用状态，包括已使用、未使用、未放置、空闲，并支持增加、修改、查看、删除状态。

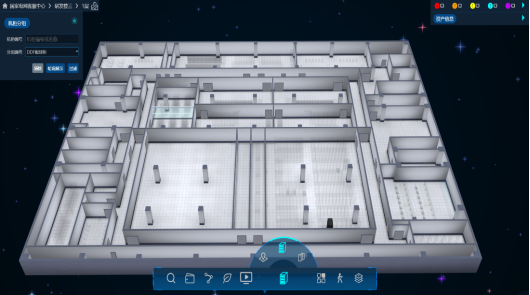

机柜分组及轮询展示（新增功能）

用户根据业务进行机柜分组，在三维场景中选定指定分组，可以通过轮询的形式快速呈现每个机柜的设备分布信息。

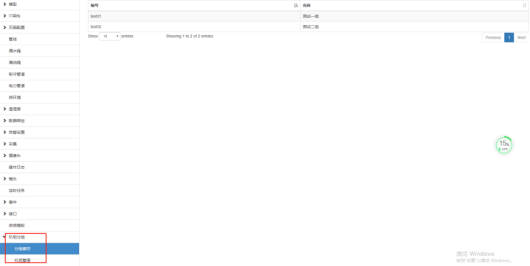

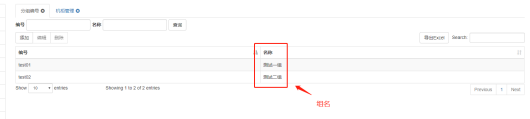

1、机柜分组

a.设置几个分组编号

b.这里的名称为前端显示的名称

c.在机柜管理中将机柜根据编号分组

d.前端可以根据分组进行过滤，筛选机柜，后台可以对分组和分组内的机柜进行增加删除

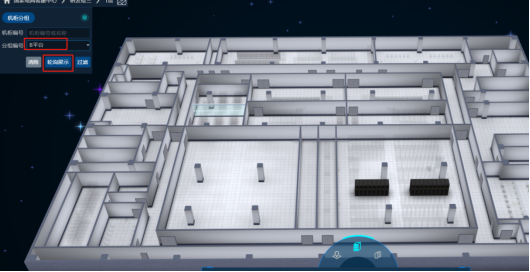

2、轮询展示

选择一个组名，点击轮询展示

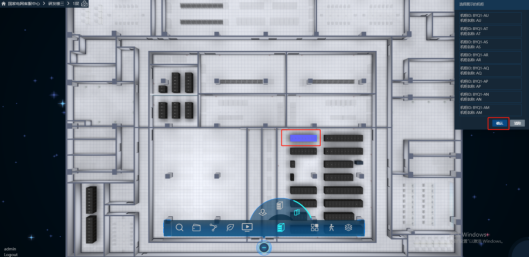

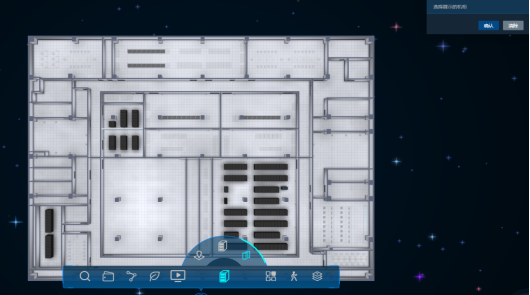

多机柜展示（新增功能）

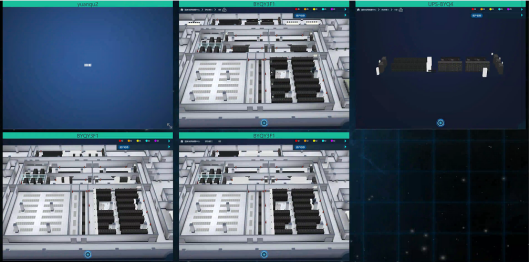

用户可以在三维场景中同时选择多个机柜，系统同时打开多个机柜，直观展现机柜内设备分布。

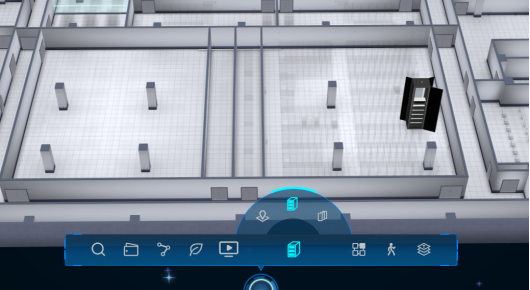

楼层点击屏幕下方功能按钮“机柜功能”>“多机柜展示”，

点击选择需要展示的机柜后，点击确认

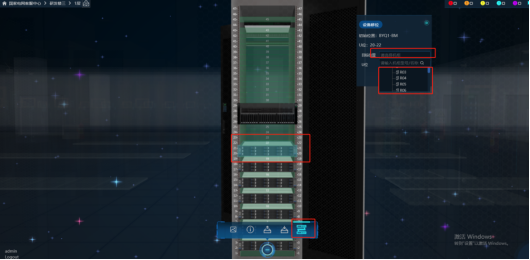

设备移位（新增功能）

用户可以在三维场景中，在机柜层调整设备的起始位置以及设备的所在机柜。

操作如下：

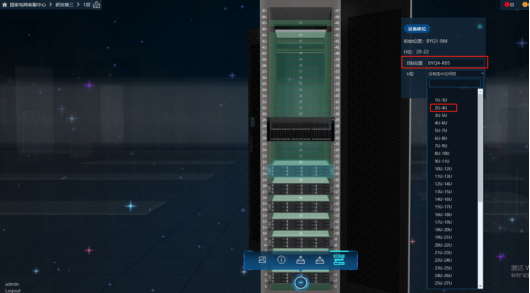

机柜层点击“设备移位”功能按钮，点击需要移位的设备，点击“目标位置”。

选择机柜之后，点击“u位”输入框，在下拉菜单中选择u位，点击“确认”按钮

设备状态可视化展示（新增功能）

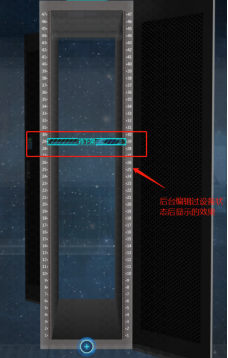

在机柜后视图中能够直观体现当前设备的布局状态（上架、待上架、待下架）。

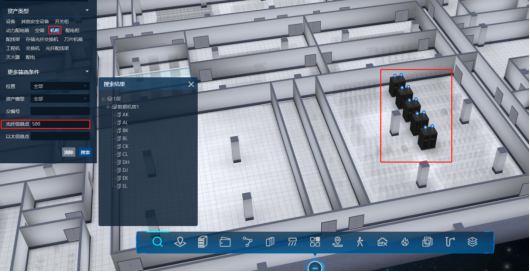

信息点查询（新增功能）

用户指定需要的信息点数量（以太信息点、光纤信息点），查询条件可以单选，也可以多选，自动选择出符合条件的机柜信息，并进行3D场景中的快速定位。

点击“搜索”功能，点击“机柜”类，光纤信息点中输入并搜索；

在搜索结果中单击机柜name定位

机柜容量管理-承重（新增功能）

承重根据百分比和大小过滤

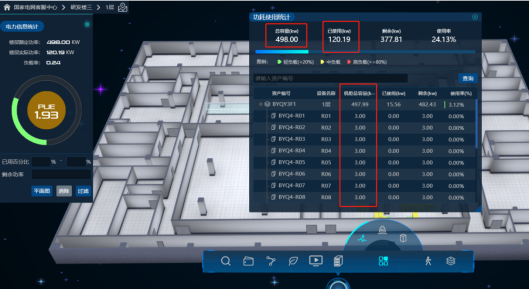

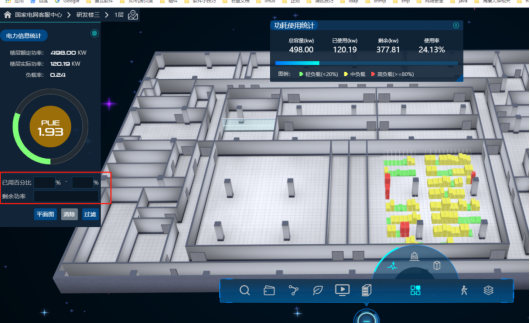

机柜容量管理-功率（新增功能）

1百分比和大小过滤

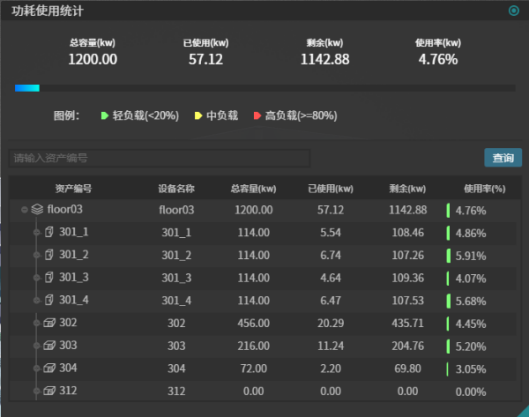

2、功耗实时统计

一般情况下，功耗使用统计，会根据数据库中存入的数据进行计算。如果客户有相关接口，图中红色部分可以直接获取实时数据。

机柜母线展示（新增功能）

当机柜存在母线时，展示方式如下：

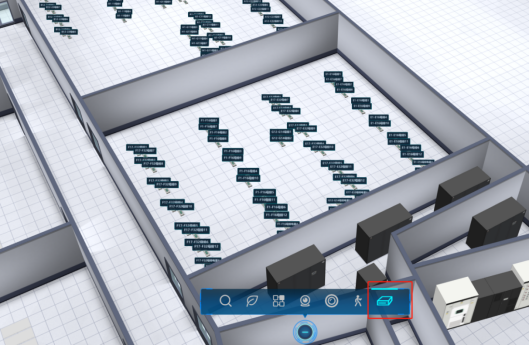

1、安放在地板的母线测点（插接箱等）默认不显示

2、点击“母线”功能按钮，显示测点及其气泡标签（同时隐藏机柜）

3、双击气泡或测点定位拉近同时弹出测点实时数据框

4、双击空白处关闭测点实时数据框并返回默认视角

5、再次点击“母线”功能按钮退出母线展示（隐藏测点显示机柜）

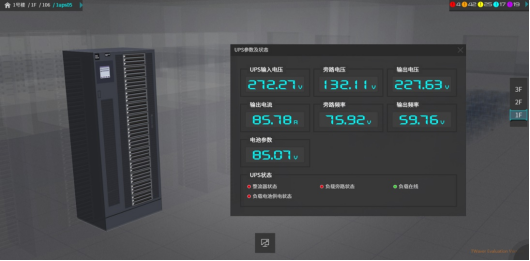

UPS

展示监测参数，如各种电压、电流参数，输入、输出频率、有功功率、功率因素等；展示UPS的状态，如整流器、逆变器、充电器、电池、自动旁路的状态等。

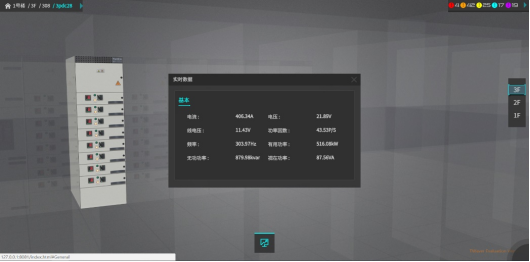

配电柜

展示配电柜的各种电力参数，如：三相电压、三相电流、频率、有功功率、无功功率、视在功率、功率因数等。

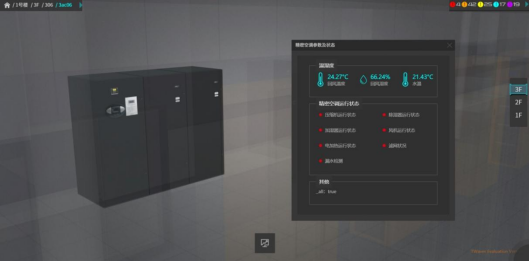

精密空调

展示如送风温度、湿度；回风温度、湿度；环境温度、湿度；压缩机运行时间；风机运行时间等参数，以及压缩机、风机、冷凝器、加湿器、除湿器等的运行状态。

环境监控可视化

保证机房内设备在合适的温度和湿度环境下运转，对数据中心的管理至关重要。软件能够将温湿度感应器采集上来的监控数据，在三维可视化的环境中，通过面板、冒泡、云图等多种形式展示出来。并通过颜色级别的变化，可以非常直观的清楚数据中心各个位置的温度情况，同时在温度达到或超过阀值时自动给出告警，让原本无形的温度清晰的展示在用户面前，让温湿度度监控更加实用高效。

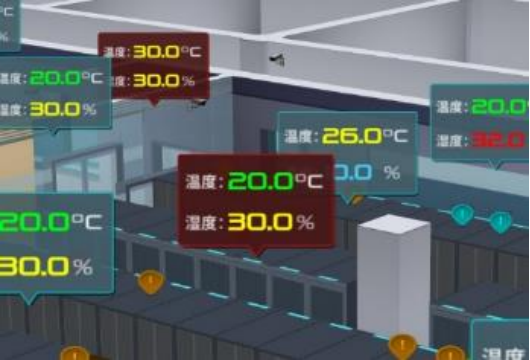

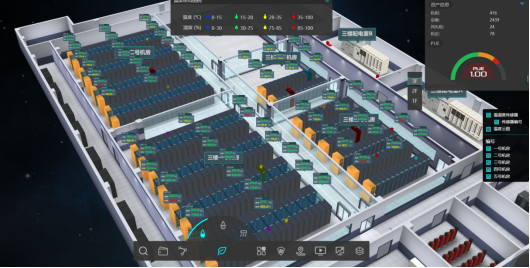

温/湿度监控

(1) 能够在3D视图中，标识示温湿度传感器的位置，可以按编号搜索传感器，并在3D场景中进行定位，可支持按房间，按区域过滤显示传感器的点位。

(2) 能够对接温湿度数据，实时显示监测点的温湿度值。

(3) 能够对接告警系统，当监测数值到达阈值时，通过染色、告警等方式，在3D视图中直观产生温湿度告警，并能够直接定位到发生告警的对象上。

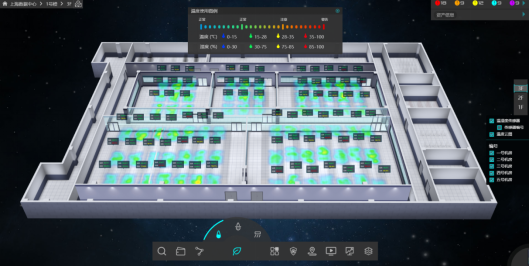

温度云图

(1) 系统具有温度云图模块，能够将温度传感器传递的数据，形成3D温度云图，包括多个切面，直观查看机房内的温度分布情况，便于管理人员及时发现过热点。

(2) 能够通过机柜上的多个温度采集点数据，形成3D机柜热力分布图，进一步形成整体房间的立体温度云图。

(3) 能够支持温度云图历史回放，以便发现持续热点，历史数据由后台业务系统提供。

漏水监控可视化

(1) 能在3D视图中展示漏水检测，包括漏水位置定位、漏水线长度定位等信息。

(2) 能够对接漏水告警信息，在3D视图中展示漏水告警的对象以及漏水点的位置和告警详细信息等。

气流可视化

能够根据温湿度传感器传递的数据，形成动态的气流组织分布图CFD，能够在3D视图中清晰地看到机房内冷热气流的分布和流向。

烟感监控

(1) 在3D场景中展示烟雾传感器安装位置，点击可查看设备的信息。

(2) 能够显示每个点位的监控告警信息，发生告警时，烟雾传感器产生染色告警提示。

(3) 能够在3D场景中用粒子效果模拟烟雾，具备示意灭火器位置、逃生路线等的扩展能力。

安防监控可视化

视频监控可视化

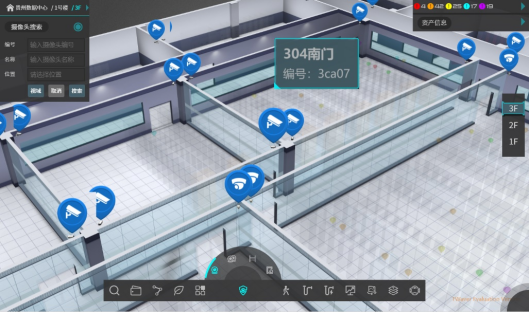

能够将机房视频监控系统的摄像头按其实际方位和编号进行展示，能够按照其编号、名称、位置（如房间、楼层等）进行查找和定位:

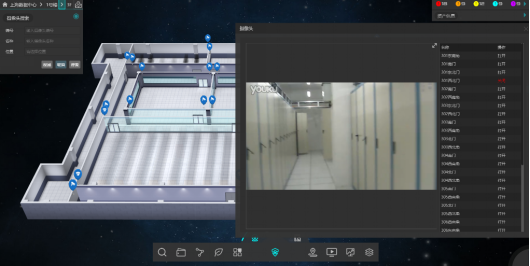

系统可以与多厂家（海康、大华、宇视等）的视频监控摄像机对接，在3D环境中点选某摄像头，可直接调取该实时视频流，在3D环境内展示监控视频内容，并实现视频监控的报警信息展示和报警设备定位。客户端可以使用流媒体播放器以及HTML5的video标签在浏览器中进行视频流播放而无需安装任何插件。

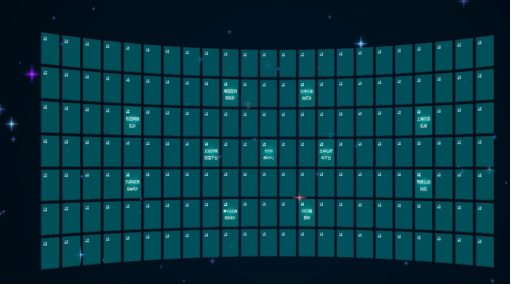

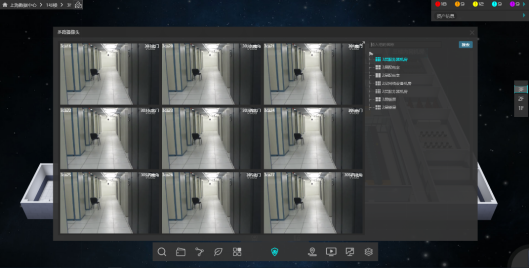

具备视频拼接屏布局配置能力，如能够对摄像头进行分组，在3D平台中同时查看组内所有摄像头的实时监控画面。

能够分析摄像头的视域范围，并在3D场景中直观展示，辅助监控人员了解摄像头的监控范围，优化监控策略。

具备反向控制摄像头拉伸、聚焦、转动的扩展能力。

能够支持告警产生时，根据联动的策略，可弹框显示对应摄像机的视频画面。

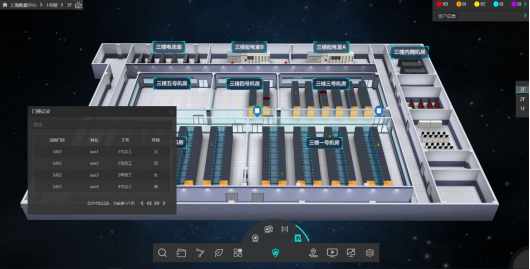

门禁监控可视化

(1) 与门禁系统对接，在3D场景中展示每个门禁设备的位置，点击可查看设备的信息。

(2) 能够读取门禁系统的进出信息，在3D可视化场景中查看每个门的人员进出情况。

(3) 发生异常告警时，能够在3D场景中的门禁位置提示告警信息。

(4) 能够在3D场景中显示门的开合状态动作，包括但不限于机房门和模块化通道的门等。

(5) 具备反向控制门开合的扩展能力。

红外监控可视化

能够对接红外监控设备，在3D场景中展示红外设备的位置和信息。能够展示红外监控系统的告警信息，可以在3D场景中对电子围栏、对射射线进行示意。

定位可视化

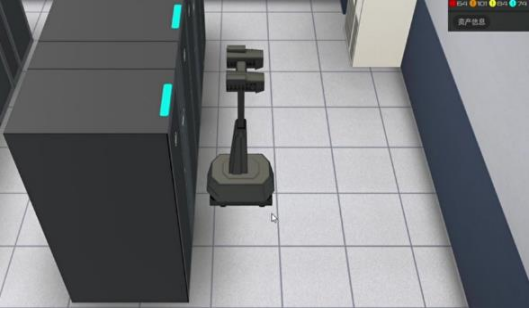

与外部定位系统对接，可视化呈现对象（如人、机器人）的实时移动；可设定并呈现移动轨迹，数据从业务系统推送，位置转换由业务系统完成。

IT设备监控可视化

软件可通过对接IT运维管理系统可以实现机房网络管理中各类网络设备、服务器设备、存储设备的三维仿真展示，以及这些设备的硬件信息、运行状态、实时告警等信息。

网络设备

(1) 支持展示各种路由器、交换机、安全设备、负载均衡等设备的CPU利用率、内存利用率、端口状态、端口出入流量、出入错误帧速、广播出入帧速、Ping延时和丢包等指标的展示。

(2) 支持网络设备硬件信息,如风扇、电源、温度等状态的监控展示。

(3) 支持相关的告警展示、定位和查询等功能。

服务器设备

(1) 支持服务器管理中基础信息、运行信息、进程管理、事件与告警等各类管理信息的展示。能够展示的主机性能数据包括CPU利用率、DISK磁盘容量、系统内存(物理使用内存及缓存)使用情况、磁盘利用率、文件系统、关键进程、服务、事件日志等软硬件资源信息。

(2) 支持展示包括服务器基本信息、可用性、性能、处理器、风扇、电源、告警等信息。

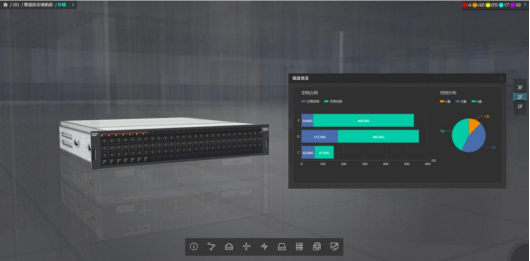

存储设备

(1) 可以实现各类存储设备的监控展示，包括磁盘、阵列磁盘、存储卷、控制器运行状态等信息,

(2) 支持展示磁盘阵列的性能状态、运行状态、故障组件列表、IO间隔时间、缓存命中次数、缓存命中时间、缓存命中率、传输字节数、传输速率、累计空闲时间等运行曲线,实时展现存储设备的性能状态。

资产管理可视化

对于数据中心管理者来说，最迫切需要知晓的是以下几个问题：

· 我们有哪些设备？它们分布在哪里？它们之间的关系是什么？

· 如何查看它们的基本信息？它们的运行状态是否良好？

资产管理模块，通过集中化平台管理数据中心的所有设施，帮助用户快速、可视化定位设备/设施位置，确认使用情况，可视化确认设备连接情况，对全局，单个设备，单个客户的设备/设施预防监控和问题处理。

资产信息展示和维护

软件可实现对数据中心内多楼层所有资产的三维可视化建模，包括空调、机柜、配电柜、UPS等独立设备，以及PC服务器、交换机、路由器等架式设备。所有设备保持与真实型号厂牌一致。目前TWaver数据中心可视化管理软件的模型库中已经内置有2000种以上的资产模型，并且数量还在快速的增加。

能够对资产进行多图层展现，逐层定位到楼层、机房、区域、模块、机柜与IT设施，直观呈现信息的对象和位置属性，并实现对IT设备的图形化查询。

可在三维环境中点击设备可以查看资产配置信息，可查看单设备信息、机柜汇总信息等，调取各类管理系统中的相关数据汇聚展现，实现与管理系统的自动同步。

能够在软件的前后台，进行设备的新增、修改、删除等操作。

资产可视化搜索、查询

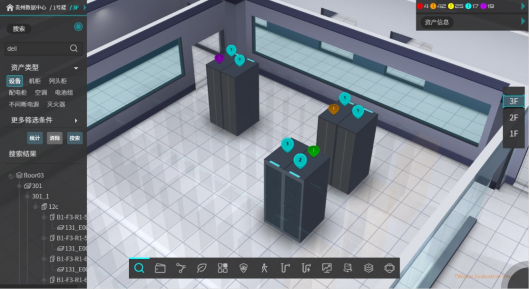

能够在3D场景中进行查询、搜索资产功能，能对资产进行任意字段的模糊查询，可将设备位置、分布数量等搜索结果在3D场景中直观展现，并能进行快速定位查询。查询支持按各类条件进行高级组合查询。

机柜顶端气泡内的数字，代表符合查找条件的设备数量；通过树状结构，可以看到资产的从属结构，点击树状结构上的查询结果，能够直接定位到三维对象：

查看机柜及机柜内的设备时，可以在界面左上角看到该机柜在机房里的位置以及机柜类型。用户在平面图上点击小方块图示，可直接跳转至所在位置的机柜。

资产展示方式多样化

提供多种方式的资产查看功能，如：能够在机架顶面上直观显示机柜编号或名称，通过公告牌形式显示机柜的信息，信息面板支持自定义编辑、内嵌URL；可以在机架上直接查看每个设备的基本信息，也可以单独查看每个设备的3D视图。

资产信息展示

能够在3D视图上，对IT设备，包括但不限于服务器、路由器、交换机、存储等设备，进行关键信息的查看，如基本资产信息、告警信息、告警记录、前后面板、端口、虚拟机、网络链路、网络拓扑、系统进程、磁盘空间占用、虚拟机以及其他实时监控数据。

资产设备机柜管理

通过对机房内机柜空间的（已使用，未使用，预占用，未占用等）能够展示机柜的不同状态。

机柜分组管理，在三维场景中指定分组，根据分组编号可以轮番快速呈现每个机柜的设备分布信息。

支持在三维场景进行多机柜的展示，选择部分机柜，播放动画及逐一展示机柜内设备情况。

资产台账管理

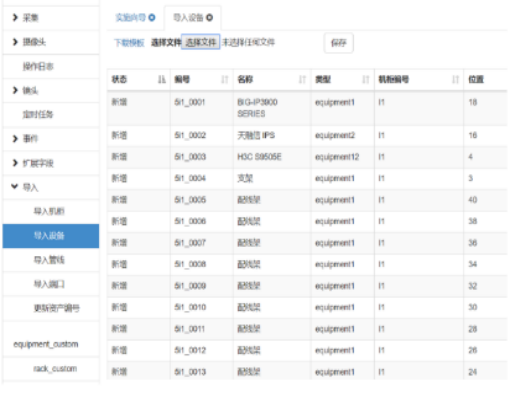

对台账进行梳理后，软件能够通过批量导入的方式，快速将台账信息和三维可视化场景中的对象进行一一对应，在后台，用户可以非常快捷地管理资产，软件前台也提供了快速编辑入口。

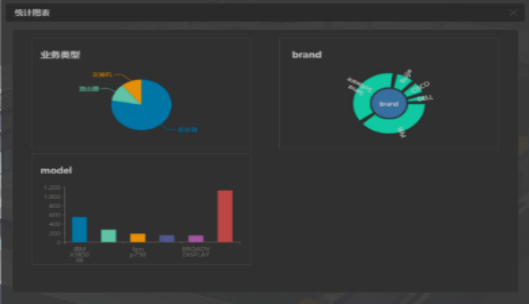

资产报表

软件提供多种资产统计图表，可按多种条件和维度来管理数据中心的资产、库存，查看历史，预判趋势。

l 数量统计

l 类型统计

l 库存报表

l 客户统计

l 供应商统计

l HTML5自定义统计报表

设备端口可视化

设备端口展示

对于需要管理到端口的设备，软件提供了端口级别的建模工具，用户可以在初始化阶段导入端口数据，也可以使用TWaver提供的设备面板编辑工具，来编辑管理设备前后面板。用户能够在3D视图上直接查看设备前后面板和端口。设备前后面板应与真实设备一致，采用矢量图片进行绘制，缩放不失真。能够查看每一个端口流量、占用等信息，以及进行端口占用的设置。

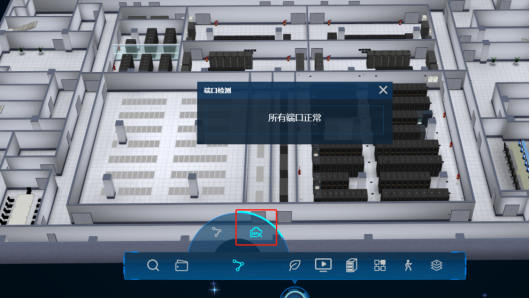

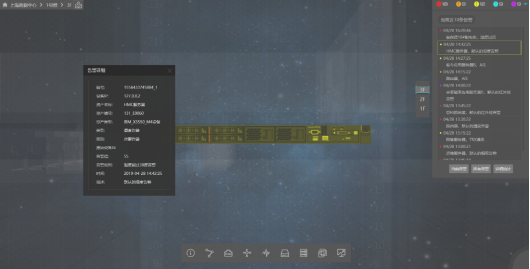

异常端口检查（新增功能）

通过对接第三方接口，获取端口相关数据，从而判断该端口数据是否异常。

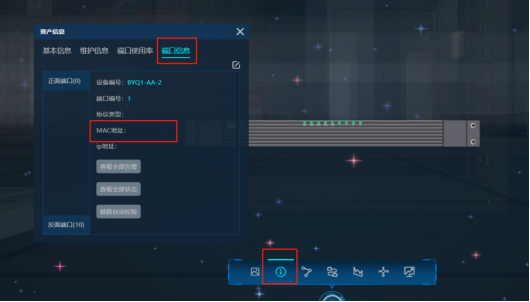

端口MAC校验（新增功能）

对接第三方数据接口，获取端口MAC信息，与已录入系统的MAC信息进行比对。

资产数据对接

(1) 能够读取资产管理系统的数据，并在3D视图上呈现资产的信息，包括但不限于位置信息、设备类型、品牌、型号、采购日期、上架日期、维保、客户等信息，也可以直接跳转至资产管理系统进行进一步查看。

(2) 能够实时地、自动地对IT设备位置的变更进行记录并刷新展现。

资产关联关系

(1) 支持资产可查看资产上下级关联设备信息，关联关系由业务系统提供。

(2) 通过逻辑连线可视化呈现资产上下级（呈现上下层的一级数据）

虚拟资产可视化

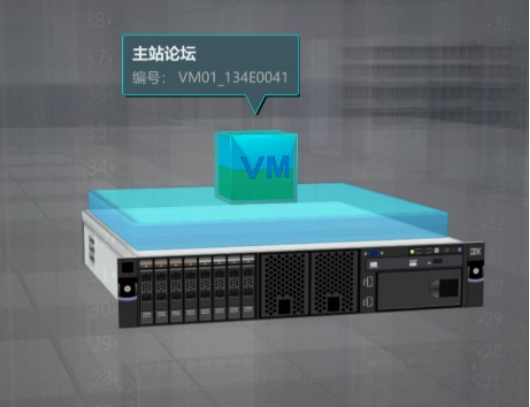

随着云数据中心的普及，虚拟主机管理成为机房管理中的一大难点。TWaver数据中心可视化软件能够对虚拟主机进行3D可视化展示，可以查看一台物理设备上的虚拟主机信息。虚拟主机也是一类资产对象，可以进行增删查改，也可以进行可视化的上下架操作。虚拟机变更记录保存至数据库，并可以通过接口同步给后端的资产系统。

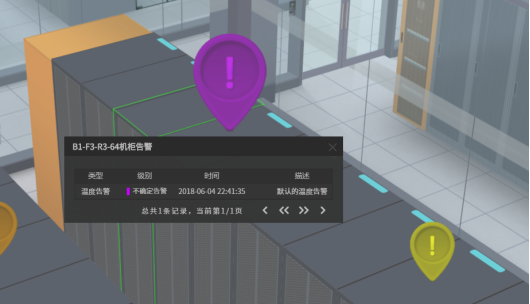

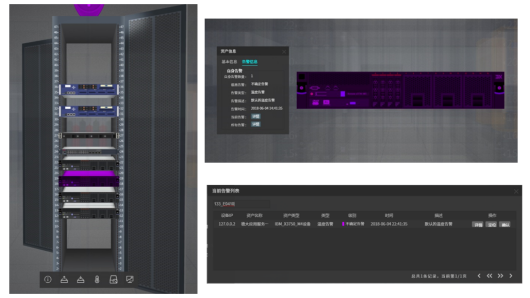

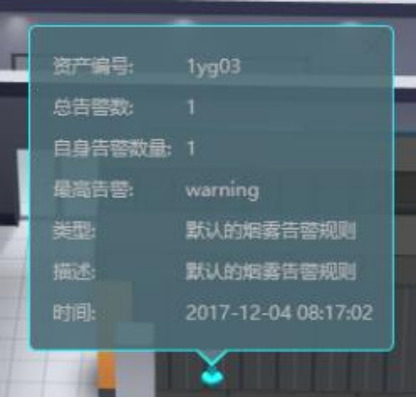

资产告警

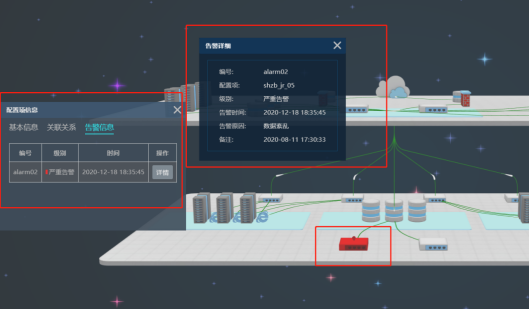

当资产发生告警时，能够在3D视图中对发生告警的资产进行染色和冒泡动画、发出声音等醒目提示。如机架内设备发生告警，则机架本身产生冒泡提示，打开机架后，告警设备染色提示。告警颜色应遵循相关行业标准，与告警级别相对应。

资产文档管理

能够将设备的常用资料保存至系统，并在3D视图上查看设备的文档信息，如安装手册、操作手册、维护记录等。

容量可视化

合理布局机柜空间，可以减少所需的电源、用水、照明、冷却，意味着节约了开支。同时，对机柜空间的消耗进行管控，也能保证有充足的空间来满足数据中心未来增长和扩展的需求。这就是必须使用三维可视化技术来实现数据中心容量可视化的意义。利用三维可视化技术，数据中心的机位容量、机柜剩余空间、功耗、机柜承重都进行直观展示，可以快速查看使用了多少容量及还有多少可用容量，以实现更佳的容量规划。这是传统的数字、表格和图表所无法比拟的。

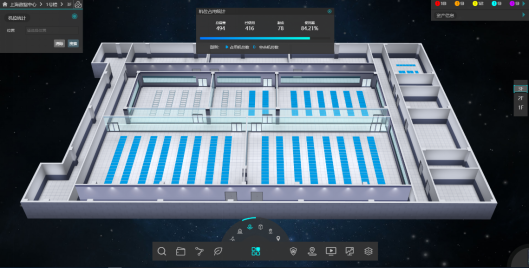

机柜位置可视化

在三维场景中，标识当前机房里已占用的机柜位置和尚未占用的机柜位置。根据各机房的实际面积、可容纳机柜数，实际使用机柜位数，统计出各机房的物理空间使用量，并计算出相应的物理容间利用率。

机柜空间可视化

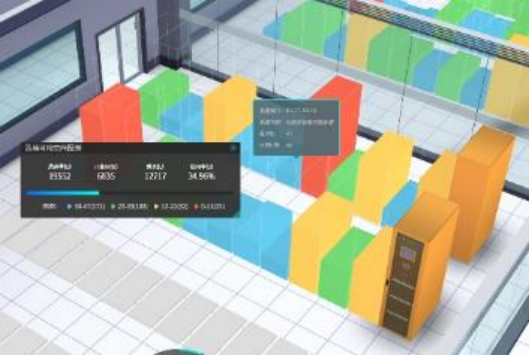

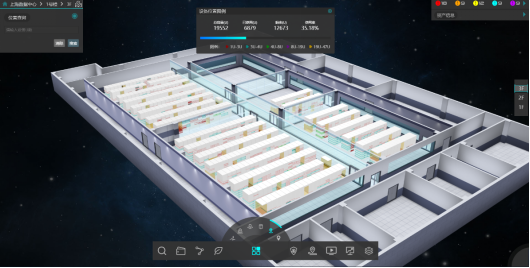

在三维可视化环境中，支持机房机柜空间容量统计及分布统计，能根据不同颜色区分相关机柜的U位使用情况，如已经使用的U位和剩余U位。

能够指定U数的空间，可统计每个机柜剩余的数量，并用不同颜色标识。当一批设备需要上架时，管理人员可以在三维场景中快速判断哪个区域有合适的剩余空间，协助管理人员做出决策。

可用空间统计

能够对机房内的可用空间进行统计，能够按楼层、房间、机柜为单位进行搜索查看：

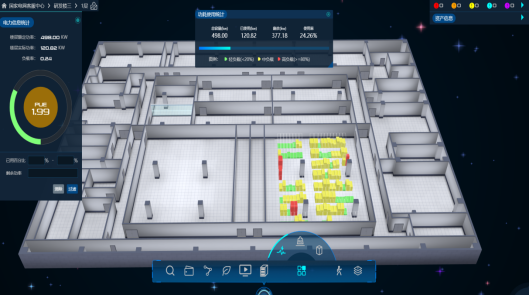

功耗可视化

在三维可视化环境中支持机房机柜额定功率分布统计，能根据不同的颜色区分相关的机柜功率大小；并可与监控可视化结合，实现与动环监控系统的PDU监控集成，实现机柜实时功率分布统计和机房PUE展示。

能够按不同区域查看能耗的用量，如按楼层、房间、机柜进行查找和统计：

承重统计可视化

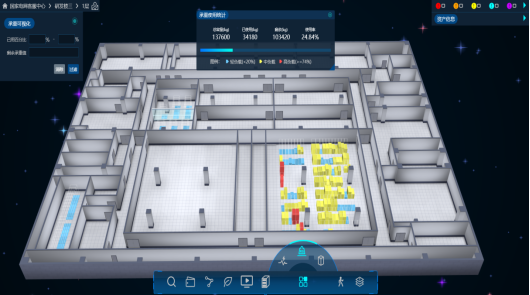

在三维环境中，对机房的承重分布情况进行统计，并用柱状图表直观表达出来，便于管理人员能够一目了然地知道机房的承重布局，做出调整方案。

能够按不同区域查看承重的用量，如按楼层、房间、机柜进行查找和统计：

冷量可视化

在三维环境中，对机柜冷量分布情况进行统计，并用各种图表直观表达出来，便于管理人员能够直观了解冷量分布，做出调整方案。

空间查找和推荐

机柜可用空间的可视化管理，是机房容量管理的重中之重。TWaver提供剩余空间的分布展示、可用空间搜索、设备位置可视化查询等多种容量管理手段，让管理人员时时刻刻掌握机房的可用容量。当可用容量低于一定的数值时，产生低容量报警。

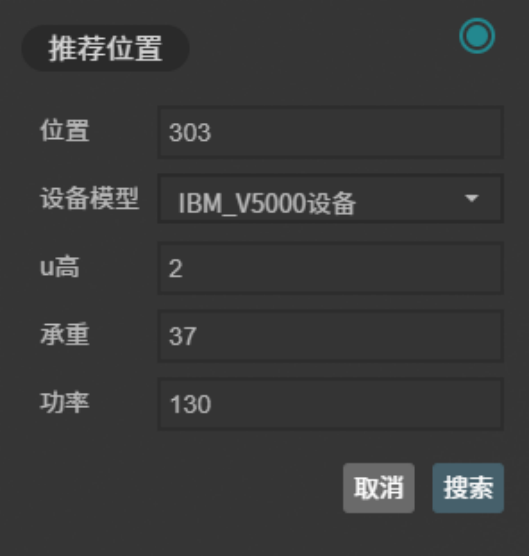

有新设备上架时，用户可以输入设备U高、承重、功率等限制条件，系统可以自动计算出适合该设备上架的空余位置，并以三维方式呈现。

设备位置可视化

在三维环境中，一键就可以查询指定高度（U数）设备的位置和分布情况。

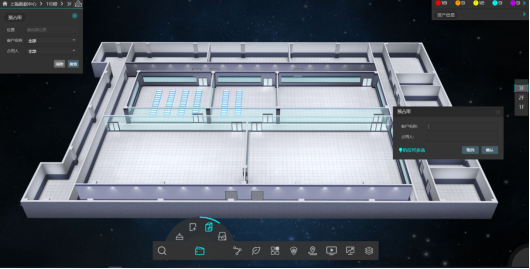

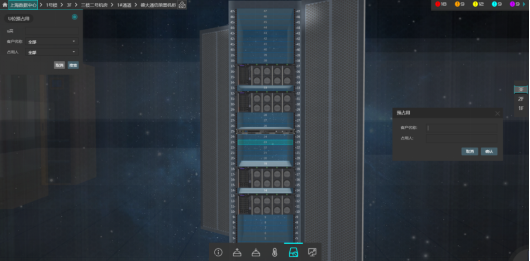

机位/U位预占用管理

通过预占用机位和U位，能够为计划进场的机柜和设备提前申请资源，对机房空间进行合理规划和管理，避免出现“一柜难求”的尴尬局面。

机位占用：

U位占用：

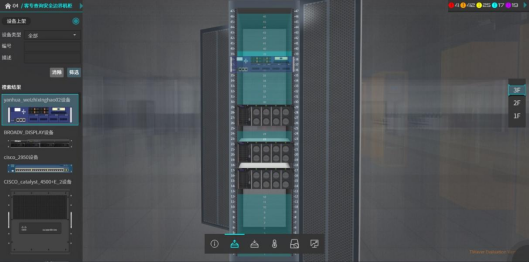

设备可视化上、下架

在三维场景中，直接进行设备的上架的可视化操作，让运维人员能够像在真实机房对设备上架一样，在三维可视化系统中模拟设备上架过程。操作人员可以实时查看机房内机柜的可用空间，选择合适的机柜对设备进行上架操作，并在上架的同时输入新上架设备的类型、名称、型号、冷量等信息。

例如：对板卡设备与刀笼设备的信息展示，呈现出刀片服务器和网络板卡的虚拟仿真以及上架的操作。

同样，在设备位置发生更改或者要移除旧设备的时候，操作人员可以对指定的设备进行下架处理，确保系统内的设备摆放与现实机房一致。

配线可视化

软件支持在三维场景中实现对机房内网络线、电源线等线路的三维展现，并提供多种查看方式，包括端口链路、设备链路和机柜链路。

支持查询、搜索链路功能，能够按照链路的本端设备、名称、端口，对端设备、名称、端口查询出符合条件的完整链路；支持按照链路的编号模糊搜索符合条件的链路信息，在搜索结果中选择某条链路，能显示该链路的详细信息，并能进行快速定位到三维场景。

可以与资产、网管等系统集成，通过读取系统内的设备端口和链路数据，即可在3D场景中自动生成和删减链路数据。

支持与监控系统集成，根据设备两端的端口实时状态来渲染链路的实时通断状态。

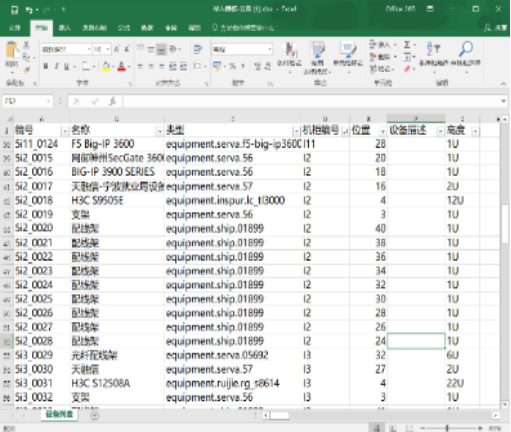

支持通过excel台账的方式导入链路数据。

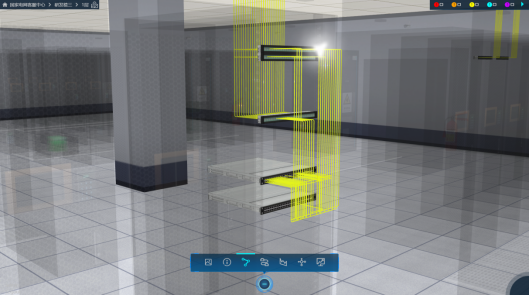

端到端连线查看

按设备查看

可以查看一个设备的所有对外的网络连接，包括经过的每一个中间设备的每一个端口信息：

按线路连接查看

可以查看机柜内任意一台设备的所有端口跳线信息，包括经过的每一个中间设备的每一个端口信息。

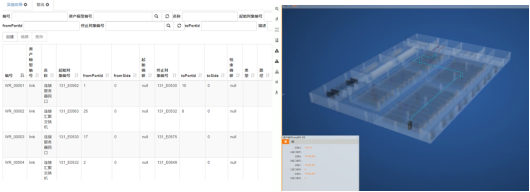

后台配置

只需提供链路的本端（from）和对端（to）对象，系统即可在3D场景中，绘制链路。

配线的自动校验

l 基于校验规则，如端口编码，端口到端口的连接要求等进行校验，可以校验出不符合规则的配线数据。

l 以列表方式统计，方便用户在线修正信息。

端口管理

通过对接第三方接口，获取到端口数据，从而对链路端口进行实时监测。

同时支持端口的MAC地址信息监测，通过对接第三方子系统，完成与以录入系统的MAC信息进行比对。

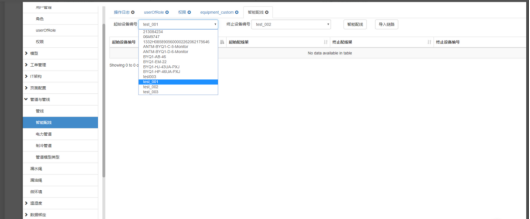

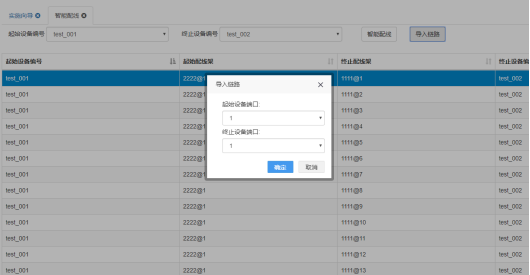

智能配线（新增功能）

根据当前机房中的基础布线信息和相关机柜信息点使用分布信息，灵活自动计算出两个待上架设备之间的可能布线路径，方便机房运维人员快速灵活的进行设备上架布线操作。

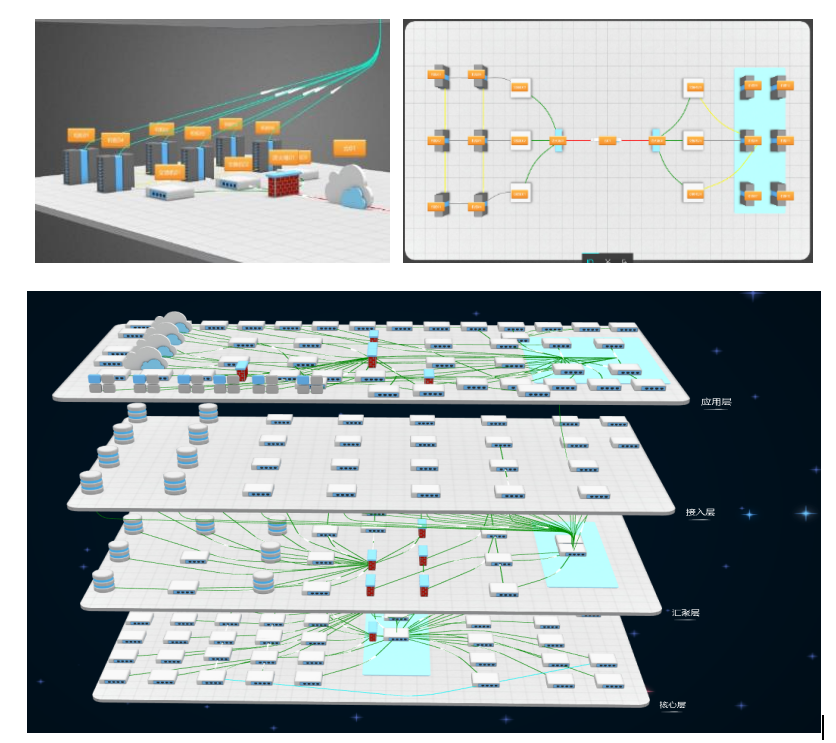

是否含配线架的设备连接拓扑（新增功能）

设备连接拓扑主要有两种情况：

(1) 带配线架设备的设备连接拓扑：根据设备的物理连线自动推算出包含配线架的设备所有存在连线端口的连线完整路径信息。

(2) 隐藏配线架设备的设备连接拓扑：过滤出配线架类设备节点，直观展示出当前设备与之相连的其他非配线架设备的完整拓扑信息。

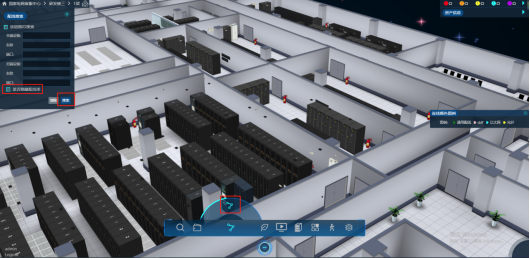

点击“配线”功能，勾选“是否隐藏配线架”，点击“搜索”按钮。

配线正确性自动校验（新增功能）

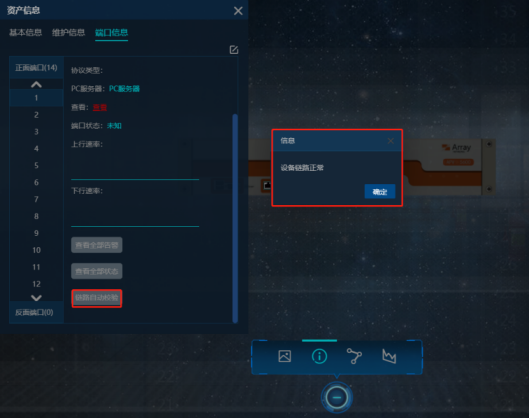

在设备场景点击基本信息，点击端口信息，点击链路自动校验，会自动效验该设备的所有链路。

不正常的情况：传入实时数据后，端口状态若是已占用，但是这个端口没有链路

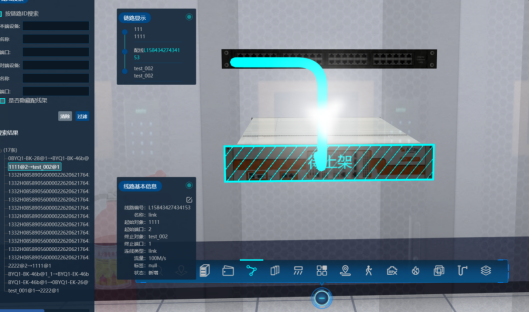

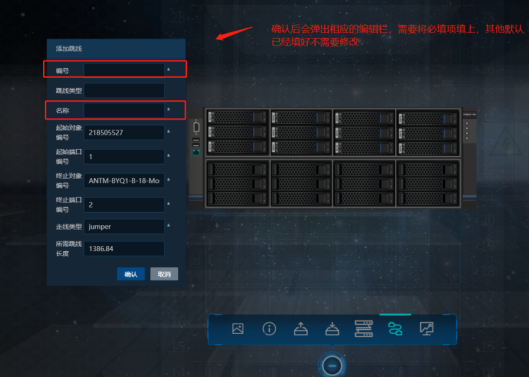

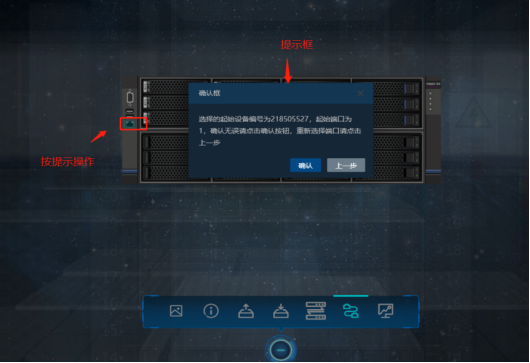

端口跳线及施工图片保存（新增功能）

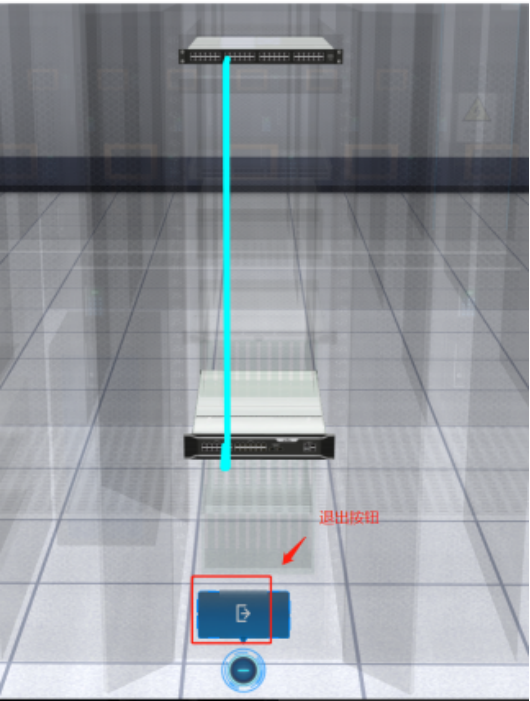

用户可以选择某个机柜中两台设备和端口进行跳线创建，能够自动计算出所需跳线的长度，方便实施人员进入机房实施前的选线工作。同时，三维场景中的施工线路长度自动计算后，会自动生成施工路径图，并可以保存。

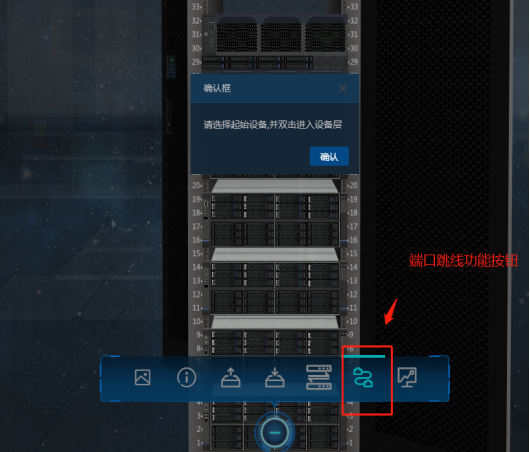

在机柜层点击“端口跳线”，然后按照提示进行操作即可。

连线效果：

可以点击保存按钮进行施工图片保存。

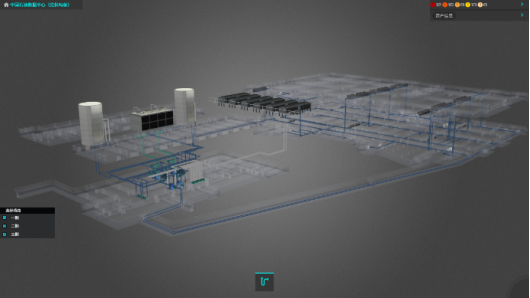

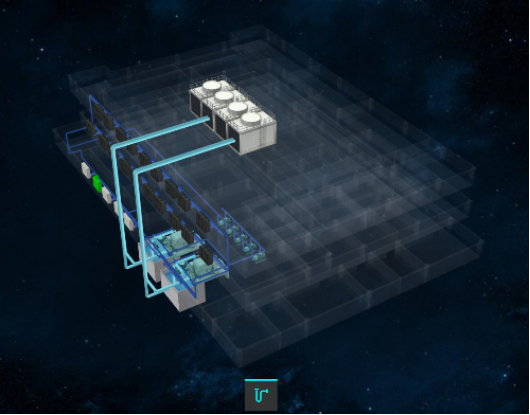

管线可视化

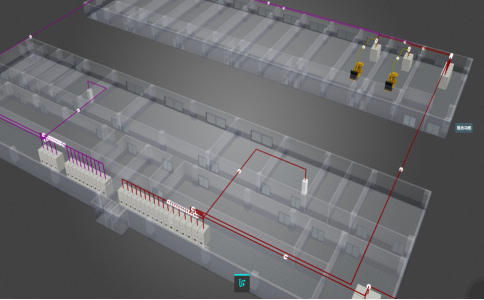

系统具备在产品层面提供管线可视化的能力，包括电气管路、暖通管路、消防管路，光缆管路等的三维可视化呈现管理。

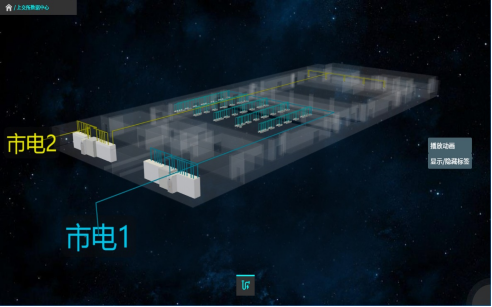

供配电系统可视化

(1) 能够以2D或3D两种形式，完整呈现数据中心从高压市电引入至列头柜（智能母线、PDU）输出的变配电系统的设备和线路。

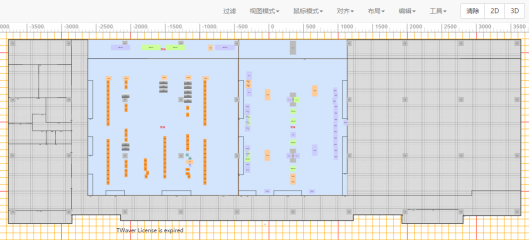

(2) 2D视图应采用HTML5技术，可以自定义图元对象，支持拖拽的方式调整线路布局。

(3) 3D管线分布的展现，应采用将建筑结构虚化的方式，以实现在建筑内多个楼层间直观的设备和管线浏览。

(4) 能够在2D和3D场景中，查看供配电系统的核心设备的关键运行指标，核心设备包括变压器、油机、高低压配电柜、UPS、开关电源、高压直流电源，以及末端配电列头柜设备。

(5) 能够以动画的形式展示电流在管路中的流向。

(6) 能够查看单个设备的上、下游设备，直观清晰显示相连设备之间的连接关系和管路走向，并支持播放管路的动画。

(7) 多路配电线路支持采用不同颜色来区分显示，并支持修改线路的颜色，管线粗细等参数

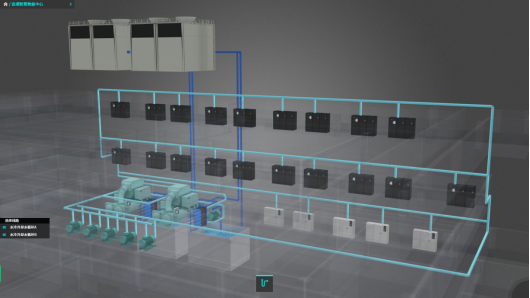

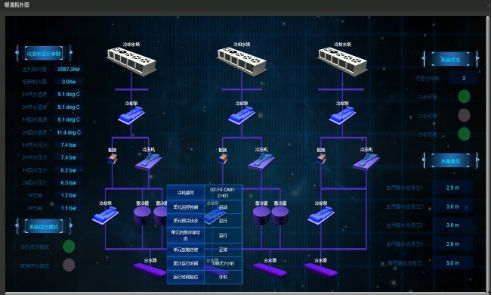

暖通自控系统可视化

(1) 系统具备与暖通自控系统对接能力，能够以2D或3D两种形式，实现暖通设备运行监控可视化功能，直观显示系统运行状态，如水流向、设备是否正在运行、总制冷量、当前制冷量等。

(2) 2D视图采用HTML5技术，可以自定义图元对象，支持拖拽的方式调整线路布局。

(3) 3D管线分布的展现，采用将建筑结构虚化的方式，以实现在建筑内多个楼层间直观的设备和管线浏览。请提供截图说明。

(4) 能够在2D和3D场景中，查看供暖通系统的核心设备的关键运行指标。

(5) 能够明显区分暖通系统内冷冻水、冷却水管理系统，能够以动画的形式展示管路中的流向。

(6) 能够查看单个设备的上、下游设备，直观清晰显示相连设备之间的连接关系和管路走向，并支持播放管路的动画。

(7) 多路暖通系统支持按不同颜色来区分显示，并支持管路的颜色，粗细等参数；支持按系统类型过滤查看。

(8) 暖通管路按照线路实际的走向来绘制，并支持通过CAD图纸快速导入生成管路。

消防系统管路可视化

系统支持在可视化场景中展示消防系统的管路，包括但不限于气体灭火管网管线、极早期空气采样系

统管线、烟温感报警设备的展示等。

光缆线路可视化

l 支持可视化跟踪光纤的状态以及业务定义等信息，实现每芯光纤伙同端到端链路跟踪，并支持光纤、光缆、管道、管沟之间的关联与捆绑。

l 可视化展示园区室外光纤线缆，管道，通信设备等，将光纤，光缆，管道等的连接关系在GIS地图上呈现。

告警可视化

软件可实现对各专业子系统的监控信息汇集和处理，各子系统可通过可视化综合管理平台进行联动交互，严格控制误报、漏报率。

告警综合分类展示

汇总各平台告警信息，在三维场景中进行集中展示，如环境监控类告警、网络告警、安防告警、IT设备安全告警等。

告警消息概览

在数据中心三维界面中，告警以气泡的形式在发出告警的设备所在的机柜上方进行展示，可以一目了然地看见机房中告警的分布。点击气泡，可以查看相应告警信息概况。

点击相应的机柜，可查看告警设备具体信息。

告警查找和定位

提供告警的查询功能，支持以不同的条件，如按设备编号、名称、告警时间、告警级别、告警类型等进行组合查询。能够查询一个设备的历史告警信息。

能够以列表形式查看当前机房所有发生的告警，并可以直接从列表定位至3D场景中发生告警的设备。

告警分级设置

能够通过后台配置的形式，自定义3D可视化平台里的告警类型和告警级别，告警级别可以自定义颜色、描述等，告警提示气泡可以自定义图片。

告警阈值设置

指标性的监控对象，如温湿度，可以自定义设置告警的阈值等。

告警统计报表

通过报表可以对告警进行分类查找和统计，并以可视化图表形式呈现。

演示可视化

全三维可视化的数据中心，生动直观、易于理解，能够用于辅助演示汇报、新员工培训等工作。

PPT联动演示

支持将PPT演示文档嵌入3D场景中，在文档演示过程中，可灵活与3D场景互动，随时实现园区级、机房级、机柜级、设备级的切入查看，以丰富生动的手段实现最佳演示汇报效果。

视点设置

支持视点设置功能，可选取任意3D场景作为视点，保存场景。

自定义视角巡航

用户可以用同样的方式在机房里设定第一人称视角或者直接自定义添加视点，可以从任意角度查看机房机柜分分布与设备的摆放。软件支持用户设置的任意视点巡航的自由切换，满足用户对机房巡航的需求。

自定义视角漫游

系统支持切换至第一人称视角，进行3D视图操作，场景可通过键盘上的上下左右键来控制，也可通过AWSD键来控制。

360度全景展示

支持3D场景和360度全景图相结合的功能，能够在3D场景中实现不同场景之间的跳转，能够将当前3D场景自动生成全景图，也可以将机房现场的全景图文件嵌入3D场景进行查看。

巡检可视化

自定义巡检

(1) 在系统中实现动画录制的功能，用户可以自定义动画的路线、各节点之间的切换时间和播放速度，并支持用户自己编辑字幕；

(2) 支持在3D可视化界面上规划巡检路径，并对巡检路径上的各个巡检点进行管理；

(3) 支持配置巡检路径上各个巡检对象（设备等），并设置巡检对象的各种指标；

(4) 支持播放巡检路径的动画，并设置动画的播放速度，播放字幕以及背景音乐；

(5) 可自定义巡检报告，巡检路径播放完成后自动生成巡检报告，并支持查询历史巡检报告。

机器人巡检

可视化平台可与智能机器人对接，如规划和展示机器人巡检路径，调取机器人实时视频，控制机器人视角的变化，实现机器人巡检可视化。

IT架构可视化

随着IT架构和系统的演变，IT架构图越来越复杂，数量也越来越多，管理难度越来越大。以往的纸质架构图管理也存在难以维护、难变更、难查找等问题，难以实现架构图可视。更严重的是，与时实运行数据严重脱节。以往的架构图与架构图之间的物理割裂、信息难以互通、分散存放、难以检索。

软件在数据中心可视化的基础上，抽取数据中心内部的物理设施，以及其所支撑的业务、应用和系统流程，以三维形式进行展示，为IT管理者提供对整个IT系统的端到端的可视化手段，为业务层面上的管理者提供业务流程的可视化管理。

业务应用场景图

将数据中心所有应用服务都梳理出来，并以全景图的形式直观的呈现出来，同时可显示各应用之前的上下游关系以及应用的基础信息，监控信息，告警信息等。

能够支持三维拓扑图、三维自动布局、流程动画：

业务分组

所有应用服务可以按照业务分类进行分组，根据业务分组展示相对应业务包含的应用服务，同时系统支持切换成宇宙场景，将数据中心所有业务服务更加一目了然的展示出来。

配置告警

当数据中心业务全景图上的配置项存在告警信息时，会显示出所在拓扑模块的告警数量，告警级别等。

同时系统支持二位拓扑图的展示

3D编辑工具

通过CAD或VISIO图纸可以直接导入机房布局图，导入后，可以在3D编辑工具中，通过拖拽来改变房间的布局和设备的布局：

虚拟现实应用

在现有系统基础上，能够快速提供虚拟现实（VR）应用模块，支持系统内一键切换VR模式，带给用户沉浸式的视觉体验。能够实现佩戴虚拟现实设备，在园区、室内、机房内部，游览数据中心园区、楼宇、机房等场所。VR模块应采用与3D引擎一致的图形技术，如WebVR平台开发，应支持HTC Vive，Oculus等主流头盔硬件。

能够实现在场景中行走，使用操作手柄进行房间门、机柜门的打开和关闭，机柜内设备的插拔操作，查看设备的信息面板。

拓扑墙（新增功能）

一般情况下，拓扑墙分为7*23个小块，在后台配置有效拓扑小块。所在行列可以在拓展里面配置。

切换成宇宙效果模式

配置项告警（新增功能）

当配置项存在告警时，其所在拓扑块会显示告警数量、告警最高级别等。

配置项实时数据（新增功能）

展示二维拓扑（新增功能）

大屏展示可视化

大屏概要展示系统各子模块或子系统的功能模块等。

(1) 系统具备大屏可视化扩展能力，支持模块化开发和部署，并且支持模块和功能的松耦合设计和实现，易于被集成于各种现有系统或者新系统。

(2) 支持图表内容和三维内容一体化部署，无需多个系统组合的方式部署。

(3) 支持跨平台部署，对服务器和客户端的操作系统无依赖性。

(4) 支持跨设备的使用，平滑支持PC，Android和IOS设备。

(5) 支持移动终端控制器，实现控制指令与界面动作的动态关联响应，丰富用户的大屏项目交互体验，支持多控制端的异步指令响应，能够有效支持多人同时操作需求。

(6) 支持多输入多输出的大屏项目实施方案，提供分路输出内容的交互同步，满足超大屏内容同步需求。

(7) 支持分屏设置和展示。（新增功能）

用户可以设置三维场景中分屏的数量，在场景管理栏中点击“保存分屏”功能按钮，实现分屏效果。

输入地址http://127.0.0.1:8081/splitScreen.html，查看分屏效果

后台管理和通信

后台管理页面功能

可视化后台管理，用户可自行进行系统维护工作：

日志管理（新增功能）

在原有功能上新增功能如下：

(1) 用户操作日志记录：针对用户操作（设备增加、删除，板卡增加、删除，布线增加、删除、设备上架确认）的记录。

(2) 根据用户名查询操作日志：通过用户名查询用户操作日志。

(3) 根据时间段查询操作日志：通过时间段查询用户操作日志。

(4) 根据设备名称查询操作日志:通过时间段查询用户操作日志。

(5) 记录用户登录日志：实时记录登录用户名、登录IP和登录时间和登录行为。

(6) 在线用户管理:列表展现当前系统的展现用户名称、登录IP、登录日期等信息。

(7) 登录日志分析:图表分析用户登录过程中出现的诸如登录次数、越权次数、非法访问和登录错误的行为分析，并可进行按照时间段进行过滤查询。

工单管理（新增功能）

工单管理主要包含两方面：

(1) 工单生成管理：支持将待上架与待下架设备进行工单生成管理；

(2) 工单流转管理：支持工单的分发、确认、驳回等操作管理。

工单的功能放到后台-单管理功能中实现。

全部工单为工单资产库，即所有工单都会显示在全部工单中，包括待处理和已处理的（若不使用条件搜索的话）。

(1) 工单管理中支持确认，添加，删除，分配，编辑，驳回等操作；

1) 添加界面（编辑界面类似）：

工单类别：分待上架和已上架；数据id：为对应设备的编号；处理者：可分配的人

2) 全部工单中支持所有操作；待处理工单支持查询、确认、分配、驳回等操作；已处理工单仅支持查询操作。

确认工单后，该工单的状态会改变为已关闭；删除后，该工单会从全部工单中消失；编辑可对该工单数据除了创建者以外的的字段进行修改；分配后，该工单变为待处理。

不同用户可以互相分配工单，对应用户下的待处理工单只能当前用户可见。

拓展字段显示配置（新增功能）

前台基本信息显示拓展字段，当设备拓展字段很多时，在category中配置很麻烦，在拓展字段显示配置中，可以对需要显示的字段进行勾选，并调整其显示的顺序。

设置表格展示列（新增功能）

在后台页面可设置表格中需要展示哪些属性。

数据接口

软件提供基于RESTful web service方式的Web接口（API），供第三方调用和集成。接口允许数据使用者，通过标准的接口访问机房系统数据，通过标准的接口增加数据到数据中心可视化系统。

目前，软件包含资产管理模块，动力环境监控模块功能模块，提供了告警、监控数据、资产等API供调用和集成。

告警API：增加、更新、删除、查询。

指标数据API：指标数据是指传感器或设备上的监控数据，例如温湿度、电流电压、各种开关量等数据。3D机房系统用户可以在系统查看此类数据，并且实时变化。

资产API：对于资产的管理，大部分的资产数据在初始化的系统的时候，会将资产数据整理导入系统。对于系统上线后，对于少量的资产操作可以使用资产API，通过资产API对资产进行操作可以实时同步到前端浏览器。

此外，软件还提供基于HTTP、MQTT、AMQP、Socket（TCP/IP）、Modbus、SNMP、数据库直连等方式主动从后端业务系统获取数据。

权限管理

(1) 数据中心可视化系统具备用户管理功能，能够通过后台配置，对用户、角色和权限进行创建和修改，用户密码加密存储。

(2) 能够创建、修改、删除用户，根据用户的角色进行权限分配，如包括：添加、修改、删除资产；各级视图差异化管理；系统管理等等。

(3) 支持构建门户（Portal）网站的安全管理要求，允许用户Portal登录；

(4) 提供AppKey机制，为系统的对外服务接口提供权限管理，确保API或者WebService调用的安全；

(5) 与第三方授权机制结合，接受跨平台用户验证。

软硬件要求

软件采用B/S，标准的Web技术，无需安装客户端程序，以及各种插件，通过浏览器即可在PC、平台和手机上浏览三维场景，要求在渲染1000个机柜的规模下，帧率达到30以上，因此对浏览器和硬件有一定的要求，具体如下：

客户端PC硬件

台式机显卡：建议NVIDIA GeForce RTX 2080及以上，推荐3080；

笔记本显卡：建议NVIDIA GeForce RTX2070及以上或AMD Radeon RX 5700及以上，推荐2080ti或RX5700XT；

CPU：建议Intel i9 9代处理器及以上，推荐i9 10900K

硬盘：建议SSD 硬盘500G以上

内存：建议至少 16G DDR4

服务器端硬件

CPU：Intel Xeon系列，主频2.4GHz 以上；

内存：8G 以上内存（推荐 16G）硬盘：200G 以上

软件平台要求

操作系统后端：Windows, Linux 或 MAC OS运行了数据库和应用服务器

操作系统前端：Windows 7+，MAC OS

客户端浏览器：Chrome、Edge、UC、QQ、360系列、Safari、Opera、Firefox等主流浏览器（推荐Chrome和Edge）

软件平台配置要求

移动平台要求

操作系统：iOS10.0+、Android9.0+、Windows 10

浏览器：Chrome、Edge、UC、QQ、360系列、Safari、Opera、Firefox等主流浏览器（推荐Chrome、Edge）

项目实施

项目实施过程将严格按照下图所示流程进行：

Share
